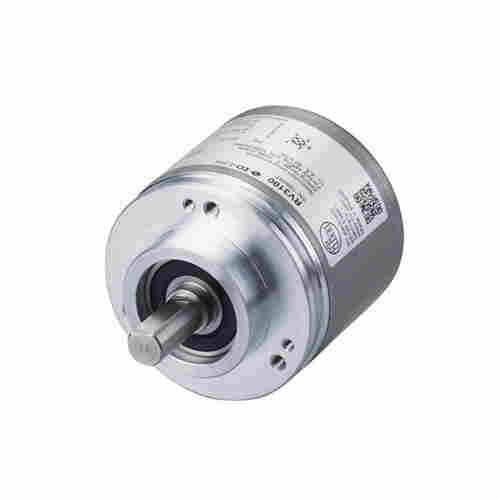

带实心轴的增量式编码器
RB3100
INCREMENTAL ENCODER BASIC LINE
脉冲序列针对可靠检测旋转速度进行定义
用于准确位置确定和线性测量
通过 IO-Link 的友好通信和参数化
通过磁力感应原理获得高耐冲击和振动能力
分辨率可自由编程，从 1 ...10,000
产品特征
分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
通信接口 IO-Link
轴监控器 实心轴
轴直径 [mm] 6
应用
功能原理 增量式
检测系统 磁性
电气数据
工作电压 [V] 4.75...30 DC
电流损耗 [mA] < 150
防护等级 III
反相保护 有
开机延迟时间 [s] 0.5
旋转电气*值 [U/min] 12000
输出
电气设计 HTL/TTL
开关频率 [kHz] 1000
出厂设定 输出功能: HTL (50 mA)
 短路保护 有
相位偏差A和B [°] 90
测量/设定范围
分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
精度/偏差
度 [°] 0.1
软件/编程
参数设定 分辨率; 转向; HTL; TTL
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SIO模式 有
处理周期*小值 [ms] 2.3
工作条件
环境温度 [°C] -40...85
存储温度 [°C] -40...85
允许*的相对空气湿度 [%] 95; (不允许冷凝)
外壳防护等级 IP 65; IP 66; (在外壳: IP 67; 在轴: IP 64)
