一、概述
（1）矢量网络分析仪是“激励—响应”测试系统
（2）表征射频和微波器件的正向和反向特性：当射频微波信号从左到右或从右到左通过被测器件时，测量被测器件反射的信号和传输的信号相对于输入信号在幅度和相位上的变化
（3）定量表示线性幅度和相位的变化
（4）扫频测量，速度极快
（5）可以得到非常的测量结果
（6）既可以做频域测量也可以做时域分析
（7）扩展应用种类多：天线测试，材料测试，信号完整性测试…
二、可以用矢量网络分析进行测试的器件的种类和用户分布
（1）射频微波器件制造商
（2）无线通信系统制造商
（3）科研所和高等校
（4）军工科研单位和生产企业
（5）各种工业材料
（6）农业、食品、医疗机构
三、常见术语
（1）阻抗
（2）S参数
（3）回波损耗
（4）增益
（5）史密斯圆图
（6）群时延
（7）反射系数
（8）插入相位
（9）驻波比
四、S参数的含义
S11 = 前向反射系数（输入匹配）
S22 = 反向反射系数（输出匹配）
S21 = 前向传输系数（增益或损耗）
S12 = 反向传输系数（隔离度）
虽然人们惯于用分贝数（dB）来表示S参数的大小，但是本质上它被测器件的小信号线性参数，是既有幅度又有相位信息的量
五、外型紧凑，同时提供完整的测量功能

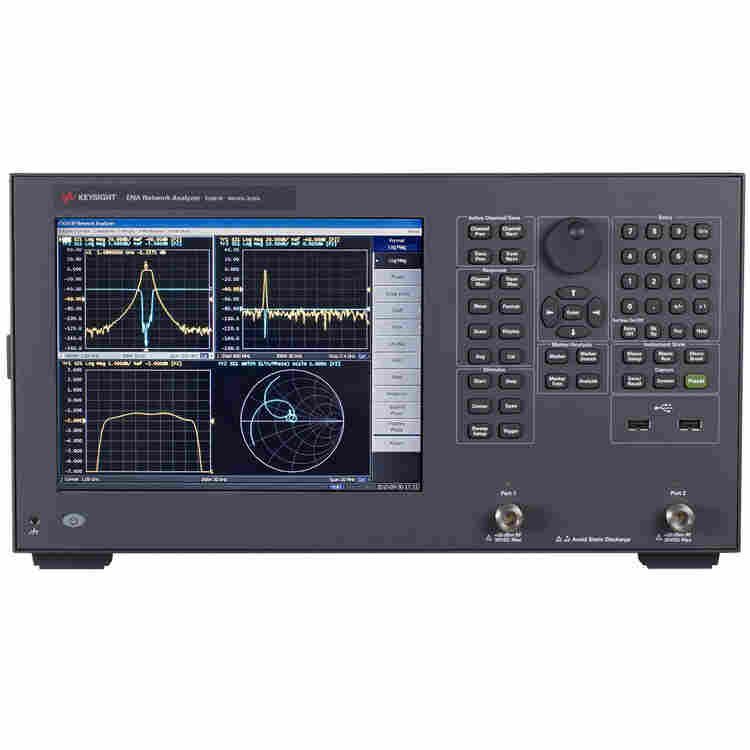

Keysight E5071C 可以满足从低频到高频的各种电子元器件和电路的测量需求；非常适合用于无线通信、航空航天与、计算机、医疗、汽车、CATV 等行业。
这款网络分析仪E5071C ENA 矢量网络分析仪，9 kHz 至 20 GHz，配有增强型 TDR 测量选件，是大规模无源元器件测试的理想解决方案。 它具有优异的测量性能，有助于提高测试吞吐量，尤其是与 E5092A 多端口测试仪配合使用时，可以大幅提高生产能力， 灵活的多端口设置可以显著缩短测试时间。
