日本SMC G36-10-01压力表指示器
G36·GA36
可选带限位指示器，带色区型限位指示器规格

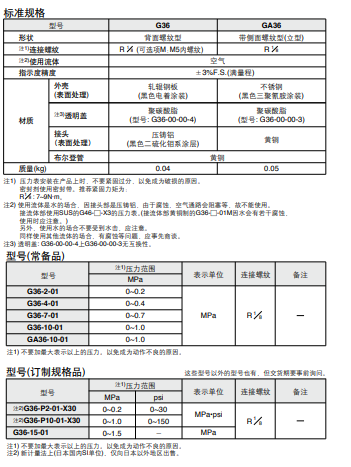

字段描述 字段取值 取值描述
形状 - 背面螺纹
*指示压力 10 1.0MPa
可选项 - —
特殊规格 -
注1) 压力表安装在产品上时，不要紧固过分，以免成为破损的原因。
密封剂使用密封带。紧固力矩为:
R : 7~9N·m。
注2) 使用流体是水的场合，因接头部是压铸铝，由于腐蚀，空气通路会阻塞等，故不能使用。
接流体部使用SUS的G46-□-X3的压力表。(接流体部黄铜制的G36-□-01M因水会有若干腐蚀，
使用时应注意。)
另外，使用水的场合不要受到水击，应注意。
同样使用其他流体的场合，有腐蚀等问题，应事先商谈。
注3) 透明盖: G36-00-00-4上G36-00-00-3无互换性。
注1) 本记号表示时，特殊规格的X30必须表示。
注2) ○为新计量法中(日本为SI单位)、仅面向日本以
外地区销售。
注3) M5内螺纹在面板安装时的配管上使用。
关于与特殊规格的组合，请另行咨询。
注4) X3(接流体部SUS)规格不对应。
注5) 盖环组件不对应。
