ITV1000·2000·3000 系列 电气比例阀
动作原理
输入信号一增大.①供气电磁阀变为ON状态.②排气电磁阀变为OFF状态。由此.供给压力通过①供气电磁阀作用在③先导室。
并且.③先导室的压力上升.作用在④膜片的上面。
由此结果，与④膜片连动的⑤给气阀打开. -部分供气压力成为输出压力。
此输出压力，通过⑦压力传感器反馈至⑧控制回路。
在此，会进行压力调节.直到输出压力与输入信号成比例.因此稳定地得到与输入信号成比例的输出压力。

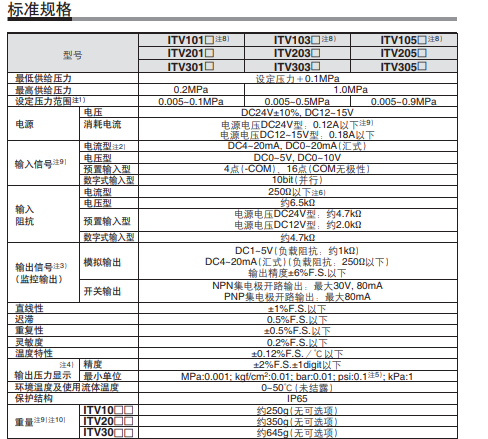

注1)设定压力与输入的关系。请参见图1。由于各压力显示不同。其*设定压力不同.请参见后附7。
注2) 2线式DC4-20mA的不能用。需要的电源电压为(DC24V或DC12-15V).
注3)模拟输出和开关输出可任选一
另外，关于选择输出开关，NPN输 出和PNP输出可任选一。
负载阻抗在100k0以下，测量(TV的DC1-5V模拟输出时。模拟监控输出可能无法获得16%以下(满量程|
的输出精度。如果您需要土6%以下的场合。请另行咨询。另外.对输出压力无影响.
注4)零值/满值调整和预置型等的数值调整为从输出压力显示*小单位开始的设定。(例:0.001-0.500MPa. 另
外单位不能切换。
注5) 0.9MPa(130psi)型。*小单位为1psi.
注6)不含过电流回路状态的值。考虑过电流回路的话，根据输入电流。输入阻抗会变化。输入电流DC20mA
的场合。在3500以下。
注刀上述特性仅限于静态，输出侧消耗空的场合.压力会变动。
注81 ITV1000系列为非润滑脂观格(接触流体部)。
注91关于通信规格，请参见下表。
注101数字式插入型增加50g.16点预置输入型增加70g.
注1)版本信息有变更的场合，请提前了解，
注2)请从本公司主页产品资料中的使用说明书下载相关文件。htpt:/ww.mc.com.cn
注3) CC-Link通信错误时的输出保持值可由bi域的数据设定。
注4)表示通信系统的电气信号和ITV供给电源是绝缘的。
