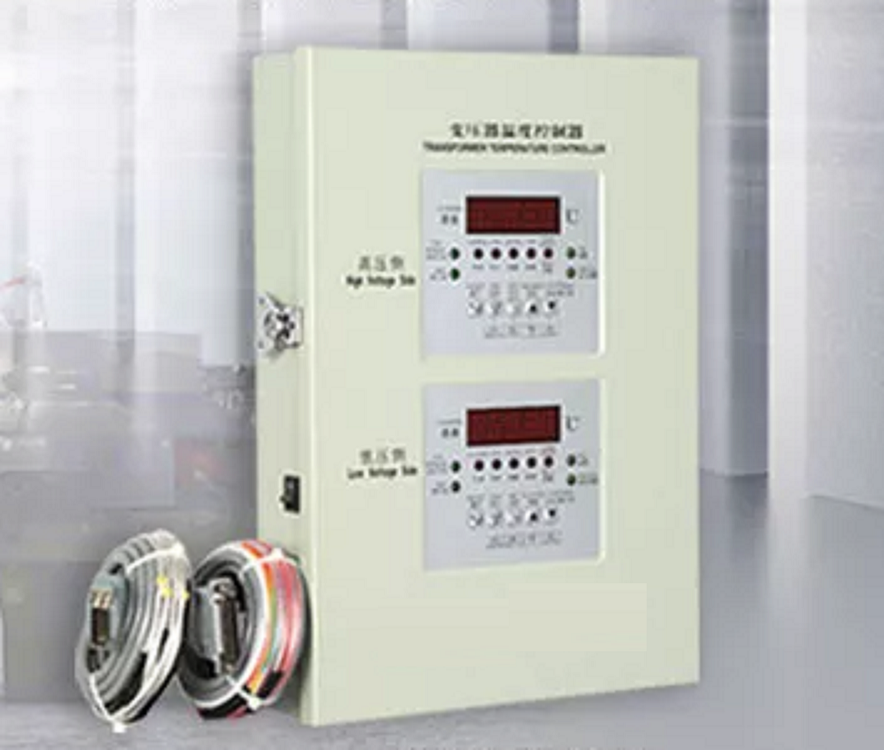

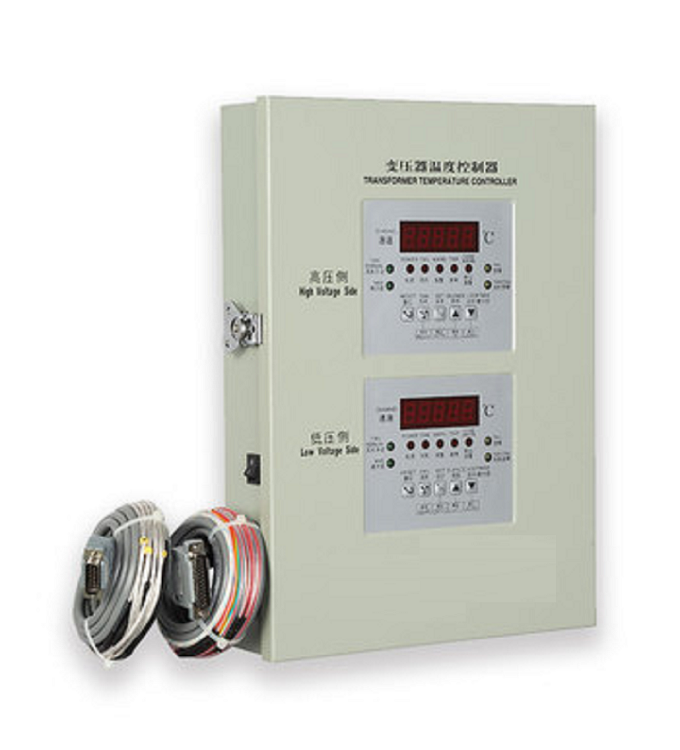

双绕组测温温控器
1. 产品的系列名称：TTC-310D系列干式变压器温度控制器
2. 产品应用特点：：TTC-310D系列温控器是我公司研发的一款对干式变压器高压侧绕组和低压侧绕组同时测温的温控器。该温控器分别对干变高压侧和低压侧绕组采用独立的测温模块以采集各绕组温度并分窗口显示，满足变压器要高、低压绕组测温的需求。目前该系列温控器主要应用于发电励磁机组、海洋石油平台等有特殊测温需求的场合。
企业通过的标准
1：2015质量管理
产品的生产和试验标准
JB/T7631-2016《变压器用电子温控器》
IEC61000-4：2002 标准
GB/T17626-2008《电磁兼容试验和测量》标准
3. 指标：
1、测量范围
-25.0℃～210.0 ℃
2、精度等级
1级 ( 温控器0.5级，传感器B级 )
分 辨 力：0.1℃
3、使用条件
环境温度：-20℃～+55℃
环境湿度：< 90%(25℃)
工作电压：AC 220V(+10%，-15%)
或AC 380V(+10%，-15%)
订货时说明工作电压，标配电压为AC220V。
工作频率：( 50Hz / 60Hz )±2Hz
4、温控器功耗
≤15W
5、继电器触点容量
有源风机输出：1KW(单相风机)
3KW(三相风机，需定制)
控制输出容量：10A/250VAC (阻性)
触点形式：常开常闭
6、Pt100传感器
三线制，探头尺寸Φ3mmX30mm 或 Φ4mmX40mm
7、外形尺寸及安装方式
外形尺寸：283mm×393mm×75mm（宽×高×厚）
挂墙或挂外壳安装，外壳嵌入式安装（配支架）
8、防护等级
面板防护等级：IP54，箱体防护等级：IP40
4. 产品选型：
型号
功能
TTC-315D(常规型)
高压侧和低压侧同时三相温度巡回温度测量；三相巡回显示/大值显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；温报警显示并输出；温跳闸显示并输出；风机手动/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测。
TTC-315DA4
在常规型基础上增加三路独立的4~20mA模拟电流输出。
TTC-315DR4
在常规型基础上增加RS-485串行通讯功能。
TTC-315D+铁心测温
在常规型基础上增加一路变压器铁心温度测量与报警。

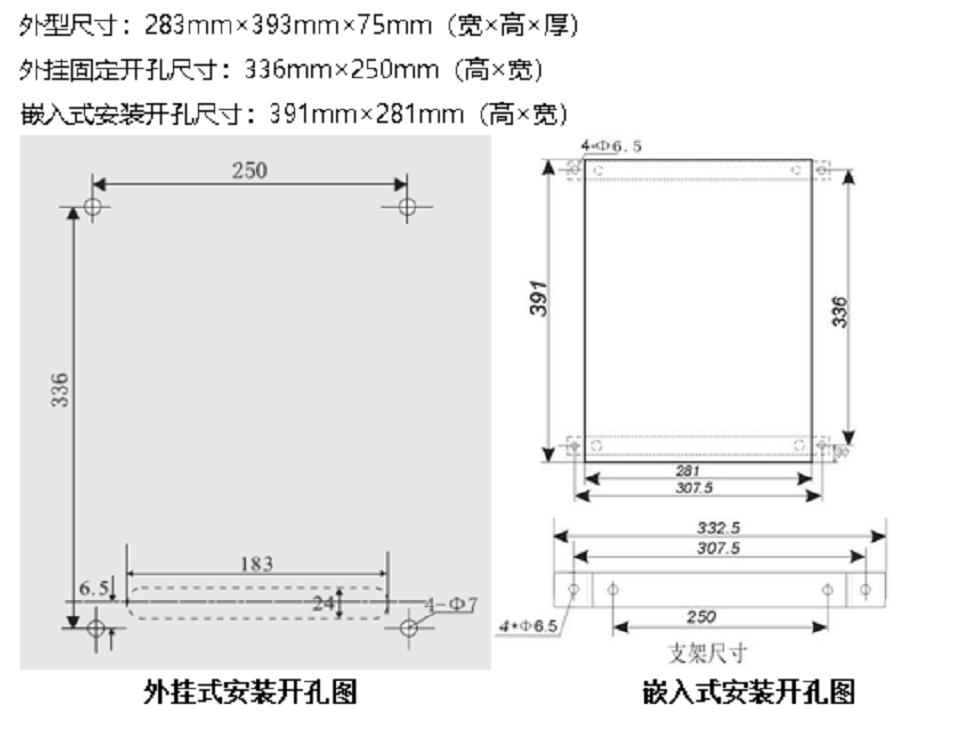

5. 外形及安装尺寸：
外型尺寸：283mm×393mm×75mm（宽×高×厚）
外挂固定开孔尺寸：336mm×250mm（高×宽）
嵌入式安装开孔尺寸：391mm×281mm（高×宽）
