德国力士乐rexroth带电磁启动的直动式方向滑阀
产品介绍
德国力士乐rexroth带电磁启动的直动式方向滑阀
型号：
4WE10T5X/EG24N9K4/M
Material No.R901333735
规格 10
组件系列 5X
*工作压力 350 bar
*流量 160 l/min
特征：
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，可选
通过 CSA C22.2 no. 139-13 ，可选
产品说明
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为壳体 (1)、一个或两个电磁铁 (2)、控制阀芯 (3) 和复位弹簧 (4)。
在断电状态下，控制阀芯 (3) 由复位弹簧 (4) 保持在中间位置或初始位置（版本 "O" 除外）。
接通液压油中的电磁铁 (2) 时，控制阀芯 (3) 从其静止位置移动到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁 (2) 后，控制阀芯 (3) 将被推回至中间位置或初始位置（带 "OF" 定位器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作 (5) 可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确通风，以确保能够发挥正常功能。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有定位器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
有关液压油的重要信息：
有关使用其他液压油的更多信息和数据，请参阅上述样本或与我们联系。
可能有对阀技术数据的相关限制（温度、压力范围、使用寿命、维护时间间隔等）。
所使用液压油的引燃温度必须比*表面温度高出 50 K。
生物降解与耐火 - 含水：如果使用带有含镀锌涂层的组件（例如 "J3" 或 "J5" 型号）或含锌的组件，可能会有少量的溶解锌进入到液压系统中，因此加速液压油老化。锌皂作为化学反应的产物可导致过滤器、喷嘴或电磁阀堵塞 - 特别是在连接局部热量输入时。
耐火 - 含水：
由于 HFC 液压油更易发生气蚀，因此与使用矿物油 HLP 相比，该组件的使用寿命可降低多达 30%。为了减轻气蚀影响，建议：如果安装的设计及其他情况允许，将油口 T 处的回流压力恢复到组件压差的约 20%。
*环境温度和液压油温度不得过 50 °C，具体取决于所用液压油。为了减少输入到组件中的热量，必须将开/关阀连续运行的*占空比设置为 50%（测量周期 300 s）。如果由于功能原因而无法进行设置，建议对这些组件进行节能控制，例如，使用 PWM 插入式放大器。
有关液压油的重要信息：
有关使用其他液压油的更多信息和数据，请参阅上述样本或与我们联系。
可能有对阀技术数据的相关限制（温度、压力范围、使用寿命、维护时间间隔等）。
所使用液压油的引燃温度必须比*表面温度高出 50 K。
生物降解与耐火 - 含水：如果使用带有含镀锌涂层的组件（例如 "J3" 或 "J5" 型号）或含锌的组件，可能会有少量的溶解锌进入到液压系统中，因此加速液压油老化。锌皂作为化学反应的产物可导致过滤器、喷嘴或电磁阀堵塞 - 特别是在连接局部热量输入时。
耐火 - 含水：
由于 HFC 液压油更易发生气蚀，因此与使用矿物油 HLP 相比，该组件的使用寿命可降低多达 30%。为了减轻气蚀影响，建议：如果安装的设计及其他情况允许，将油口 T 处的回流压力恢复到组件压差的约 20%。
*环境温度和液压油温度不得过 50 °C，具体取决于所用液压油。为了减少输入到组件中的热量，必须将开/关阀连续运行的*占空比设置为 50%（测量周期 300 s）。如果由于功能原因而无法进行设置，建议对这些组件进行节能控制，例如，使用 PWM 插入式放大器。

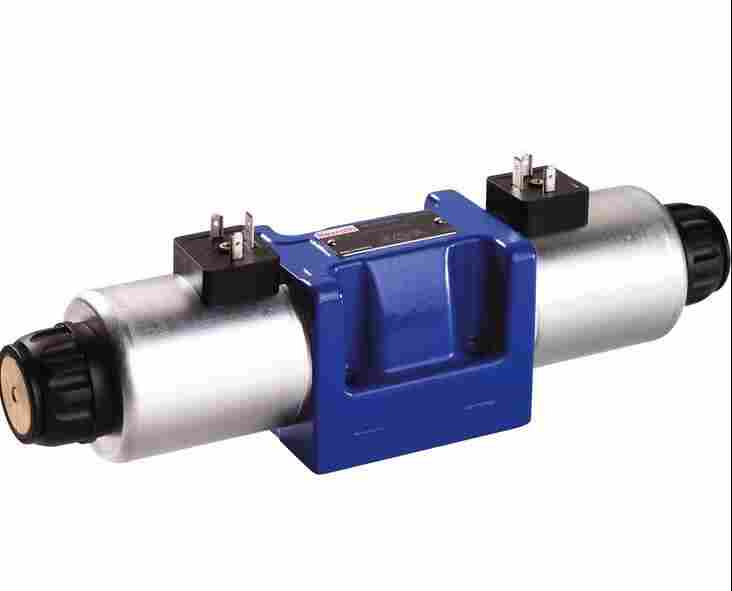

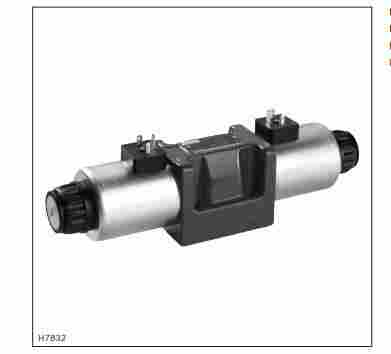

产品图片
特征
▶ 4/3-、4/2- 或 3/2-路版本
▶ 符合 ISO 4401-05-04-0-05 的移植模式
▶ 大功率电磁铁，可选择旋转 90°
▶ 电气连接作为单独或中央连接
▶ 墨盒可选配 PWM 连接器
（快速开关放大器，节能）
▶ 手动操作，可选
▶ 符合低电压指令的 CE 标准
2014/35/EU 适用于电压 > 50 VAC 或 > 75 VDC
▶ 电磁线圈作为认可组件，带有 UR 标记，
可选的
▶ 根据 CSA C22.2 No. 139-13 ，可选
