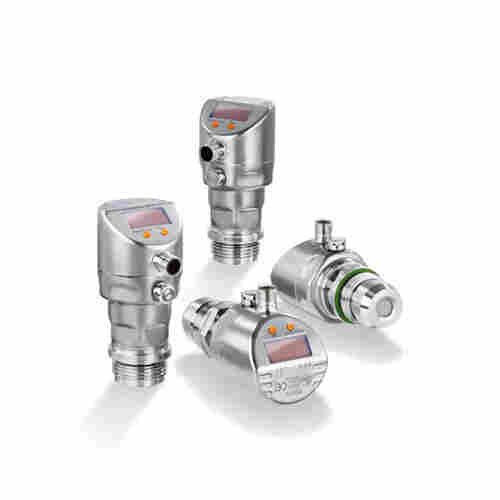

带显示屏的压力传感器 PN7012 管路连接
带显示屏的压力传感器
PN7012
PN-160-SER14-QFRKG/US/ /V
两个开关输出，其中一个带有 IO-Link 通信接口
红/绿显示，用于明确标识可接受的范围
管路连接可进行旋转，方便进行*的排列
高负载保护，长期稳定性
坚固的设计，适用于严苛的工业环境
产品特征
输出信号 开关信号; IO-Link; (可配置)
测量范围 0...160 bar 0...2322 psi 0...16 MPa
系统接口 螺纹连接 G 1/4 内螺纹
应用
特殊的性能 镀金触点
测量元件 陶瓷电容式压力测量元件
应用 用于工业应用
介质 液体和气体介质
由条件地适用于 用于气体介质压力> 25 bar仅根据需求
介质温度 [°C] -25...80
爆破压力*小值 750 bar 10900 psi 75 MPa
抗压强度 350 bar 5100 psi 35 Mpa
耐真空 [mbar] -1000
压力 相对压力
电气数据
工作电压 [V] 18...30 DC; (按照SELV/PELV)
电流损耗 [mA] < 35
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] < 0.3
Watchdog集成看门狗电路 有
的输入/输出
输入和输出数 数字输出数量: 2
输出
输出数量 2
输出信号 开关信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 150; (200 (...60 °C) 250 (...40 °C))
开关频率DC [Hz] < 170
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 0...160 bar 0...2322 psi 0...16 MPa
开关点, SP 1.3...160 bar 19...2321 psi 0.13...16 MPa
复原点, rP 0.5...159.2 bar 7...2309 psi 0.05...15.92 MPa
SP与rP间的*小距离 0.8 bar 12 psi 0.08 MPa
设定步距 0.1 bar 1 psi 0.01 MPa
精度/偏差
开关点精度 [测量范围值的%] < ± 0,5
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%] < ± 0,25
长时间稳定性 [测量范围值的%] < ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,2; (0...80 °C)
