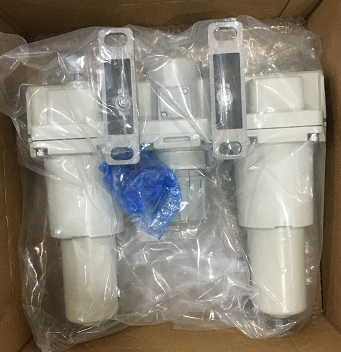

空气处理组合件的型号AC55-10G-2-B
本产品对应数据
| 主体大小 | 55 | 组合件大小 |
| 螺纹的种类 | - | Rc |
| 接管口径 | 10 | 1 |
| 可选项a | - | 无自动排水器 |
| 可选项b | G | 带圆形压力表(带限位指示器) |
| 附件 | - | 无附件 |
| 准标准a | 2 | 0.05～0.85MPa设定，金属杯，油雾器上不带排水活门 |
| 准标准b | - | 带排水活门，溢流型，流向：左→右，产品标牌、杯注意指示和压力表的单位表示：MPa |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 系列 | AC |
| 带逆流功能 | 无逆流功能 |
| 压力表安装角度 | 压力表安装角度 0° |
| 压力表连接口径 | 1/8 |
| 使用流体 | 空气 |
| 环境温度及使用流体温度 | -5～60 |
| 耐压试验压力 | 1.5 |
| *使用压力 | 1 |
| 过滤精度 | 5 |
| 使用润滑油 | 透平油1号(ISO VG32) |
| 杯体保护罩 | 标准配备(聚碳酸酯) |
| 结构 | 溢流型 |
SMC气源三联件使用说明
1、本过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排
出。
2、压力调节时,在转动旋钮前请先拉起再旋转,压下旋转钮为定位。顺时针钮转为调高出口压力，逆时针旋低出口压力。
调节压力时应逐步均匀地调至所需压力值,不应一步调节到位。
3、给油器的使用方法给油器JIS K2213输机油(ISOVg32或同级
用油)。加油量请不要过杯子八分满。数字0为油量*小，9为油量*。 自9-0位置不能旋转,须逆时针旋转。
列举SMC的气源处理三联件的型号表
AC55-F10C-23-B
AC55-F10CG-23-B
AC55-F10CE-23-B
AC55-F10CM-23-B
AC55-10DE-2-B
AC55-10DM-2-B
AC55-10C-2-B
AC55-10CG-2-B
AC55-F10C-23-B
AC55-F10CG-23-B
AC55-F10CE-23-B
AC55-F10CM-23-B
AC55-10DG-B
AC55-10DE-B
AC55-10DM-B
AC55-10C-B
AC55-10CG-B
AC55-10CE-B
AC55- 10CM-B
AC55-10C-2-B
AC55-10CG-2-B
AC55-10CE-2-B
AC55-10CM-2-B
AC55-10D-2-B
AC55-10DG-2-B
AC55-F10M-R-B
AC55-F10D-23-B
AC55-F10DG-R-B
AC55-F10D-R-B
AC55-F10CG-R-B
AC55-F10CE-R-B
