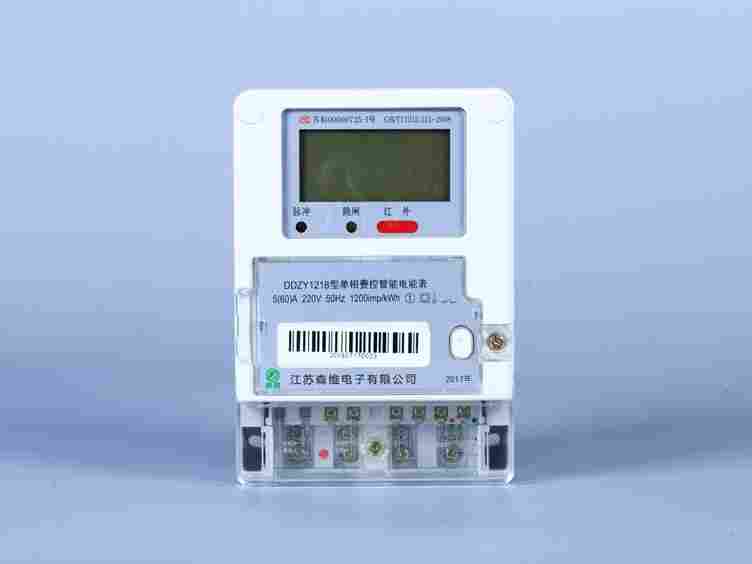

产品简介
单相多功能电能表是本公司按照*电网公司智能电表相关技术规范研制生产的新一代电能计量产品。本产品采用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
产品特点
1、采用阻燃外壳，体积小，安装方便
2、具有分时或阶梯电价计费功能
3、具有事件记录功能
4、具有两套费率时段表，可在约定的时刻自动转换
5、能测量电压、电流、功率、功率因数等参数
6、具备RS485通信功能、红外通信功能
产品功能
1、LCD显示屏：显示采用具有宽视角、高对比度的LCD显示屏。
2、电阻分压：电压采样回路采用电阻分压方式。
3、费控方式：虚拟介质。
4、开关内置：微型断路器开关安装在表计内部，和电表是一体的，优点：结构简单，价格便宜。
5、计量芯片：采用高精度、高灵敏、高稳定、宽量程、低功耗计量芯片。
6、锰铜分流器：电流采用回路采用高稳定、宽量程的锰铜分流器。
7、应用工艺：应用数字处理技术及SMT工艺 。
8、应用场景：本产品适用于各种小区公寓、酒店宾馆、商场、办公楼、物业等场。。
9、显示信息：当月和上月月度累计用电量、各费率累计电能量示值和累计电能量示值、当月日期时间、报警代码或提示、通信状态提示、电能表的表号等。
10、软件：添加特殊加密算法；开盖报警记录。
11、 硬件：添加上盖，尾盖的防拆铅封。
12、开关外置：微型断路器单独设置，电表通过控制端子控制外置断路器开/合，优点：外置断路器断流能力强，不易损坏。
13、通讯方式：RS485、红外
电压输入 | 额定电压 | 220V |
参比频率 | 50Hz | |
电压线路功耗 | ≤1.5W和10VA（静态） | |
电流输入 | 输入电流 | 5（20）A、5（60）A、10（40）A、15（60）A |
启动电流 | 直接接入式≤0.004Ib 经互感器接入式≤0.002Ib | |
电流线路功耗 | ＜1VA | |
计量精度 | 准确度 | 1级/2级 |
日计时误差 | 0.5秒/天 | |
通信 | 通讯 | RS485：1200/2400/4800/9600bps 红外：1200bps |
通讯规约 | DL/T645–2007 | |
脉冲 | 脉冲常数 | 1200（imp/kWh） |
其他参数 | 正常工作温度 | -25℃～+60℃ |
贮存和工作湿度 | ≤85% | |
电池容量 | ≥1200mAh | |
费率时段 | 费率数 | 4 |
时段数 | 8 |
将电表固定定到仪表箱，接口接线图要求接好，建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
