德国festo压力传感器SPAN-8003300
型号：SPAN-P2R-G18M-PNLK-PNVBA-L1
用于监控压缩空气和无腐蚀性气体
用于监控网络、监控调节器、检查密封性、探测对象
相对测量方法基于压阻式测量元件
RCM 商标
c UL us (OL)
CE （见合格声明）
符合欧盟电磁兼容性指令
符合欧盟 RoHS 指令
KC 标记
KC-EMV
证书签发机构
UL E322346
材料说明
RoHS 合规
测得变量
相对压力
测量方法
压电式压力传感器
压力测量范围的起始值
-0.1 MPa
压力测量范围的起始值
-1 bar
压力测量范围的起始值
-14.5 psi
压力测量范围终值
1.6 MPa
压力测量范围结束值
16 bar
压力测量范围终值
232 psi
*过载压力
5 bar ... 20 bar
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
可用润滑介质工作
介质温度
0 °C ... 50 °C
环境温度
0 °C ... 50 °C
精度 (± % FS)
1.5 %FS

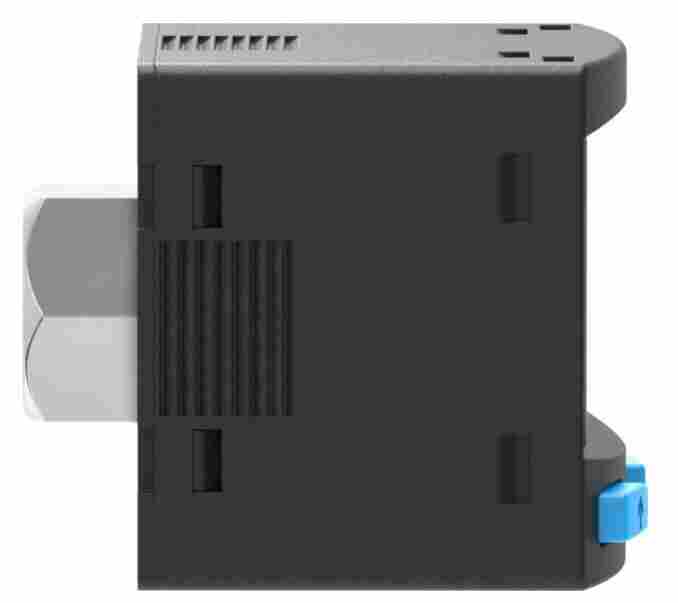

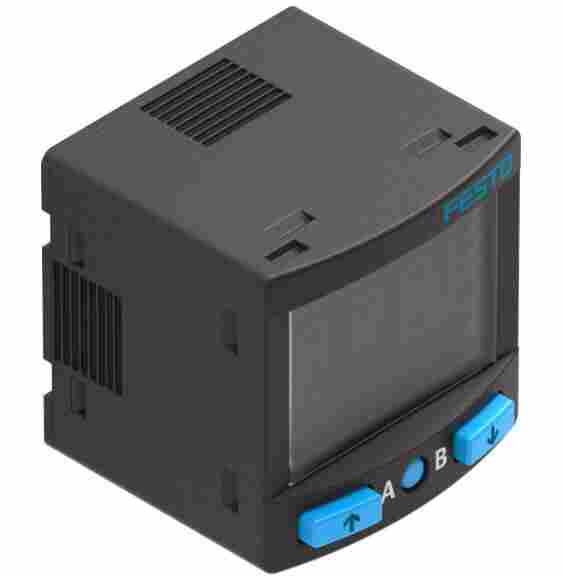

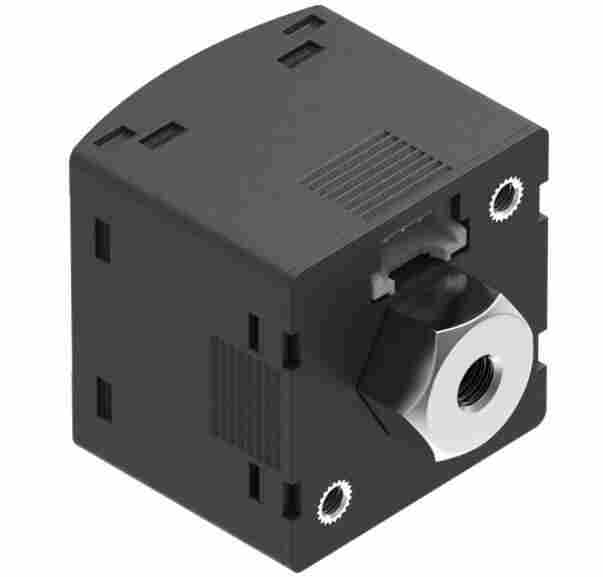

产品图片
重复精度，± %FS 表示
0.3 %FS
温度系数 (± %FS/K)
0.05 %FS/K ... 0.1 %FS/K
开关输出
2 个 PNP 或 2 个 NPN，可开关
PNP/NPN，可切换
开关功能
窗口比较器
阈值比较器
自动差值检测
开关元件功能
常闭或常开触点，可切换
*输出电流
80 mA ... 100 mA
模拟量输出
0 - 10 V
4 - 20 mA
1 - 5 V
*负载电阻，电流输出
500 Ohm
电压输出的*小负载电阻
20 kOhm
短路电流额定值
是
协议
IO-Link®
IO-Link，协议版本
装置 V 1.1
IO-Link，协议
智能传感器配置文件
IO-Link，功能等级
二进制数据通道 (BDC)
过程数据变量 (PDV)
标识
诊断
示教通道
IO-Link，通信模式
COM2 (38.4 kBaud)
IO-Link，SIO-Mode 支持
是
IO-Link，端口等级
A
IO-Link，过程数据长度 OUT
0 字节
IO-Link，过程数据长度 IN
2 个字节
IO-Link，过程数据内容 IN
14 位 PDV（压力测量值）
2 位 BDC（压力监控）
IO-Link，*短周期时间
3 ms
IO-Link，所需数据存储
500 Byte
工作电压范围 DC
10.8 V ... 30 V
反极性保护
适用于所有电气连接
电气接口 1，连接类型
插头
电气接口 1，连接系统
连接型式 L1J
电气接口 1，接口/线芯数
4
电气接口 1，接口样式
00995428
安装方式
面板式安装
通过螺纹
通过墙面/平面支架
安装位置
可选
气动接口
外螺纹 G1/8
外螺纹 R1/8
外螺纹 1/8 NPT
内螺纹 M5
内螺纹 G1/8
用于气管外径 4 mm
产品重量
21 g ... 46 g
外壳材料
加强型聚酰胺
接触介质的材料
阳极氧化精制铝合金
FPM
NBR
加强型 PA
高合金不锈钢
显示类型
发光LCD
设置选项
IO-Link®
示教
通过显示屏和按键
防篡改
IO-Link
PIN 代码
阈值设置范围
0 % ... 100 %
设置范围迟滞
0 % ... 90 %
防护等级
IP40
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
