rexroth内啮合齿轮泵PGF系列的产品特征
产品简介
德国力士乐内啮合齿轮泵PGF系列
型号：PGF1-2X/1,7LA01VP1-A340B
Material No.R901021469
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
*工作压力 250 bar
*排量 40.5 cm³
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现高效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
*的吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器

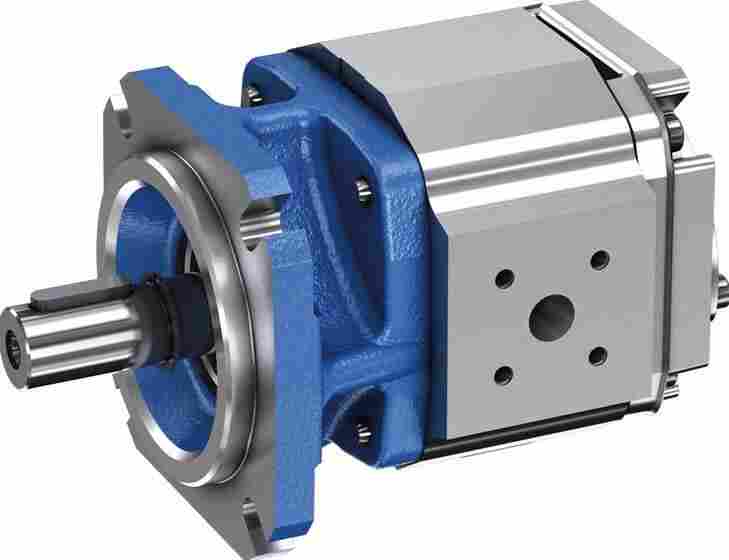

产品图片
设置
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体 (1)、轴承盖 (1.1)、端盖 (1.2)、内啮合齿轮 (2)、小齿轮轴 (3)、轴承 (4)、轴向垫片 (5)、止动销 (6) 及分段填充部件 (7)组成，分段填充部件包括：分段 (7.1)、扇形支撑体 (7.2) 及密封辊(7.3)。
吸油和排油过程
根据流体动力学安装的小齿轮轴 (3) 按所示旋转方向传动内啮合齿轮 (2)。在旋转过程中，吸油范围内容积将增加约 180° 以上。欠压使液压油流入腔体中。镰状的分段填充部件 (7) 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 (3) 的轮齿再次啮合在内啮合齿轮 (2) 的轮齿之间。通过压力通道 (P) 将液体排出
