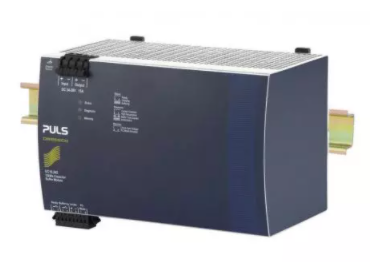

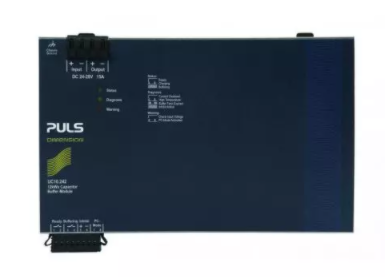

带电容器存储的PULS电源开关UC10.242

带电容器存储的PULS电源开关UC10.242

puls的电源产品简介

UC10.242

带电容器存储的 DC-UPS

24V, 15A

典型值。15A 时 18 秒

数据表

直流输出 直流 24V

15A

输入 直流 24V

尺寸（宽x高x深） 198 x 124 x 117 毫米

重量 1720克

输入数据

直流输入电压 直流 24V

输出数据

标称电压 24Vdc

22.5Vds

输出电流 15A

15A

缓冲

存储元件 电化学双层电容器

概述

尺寸（宽x高x深） 198 毫米 x 124 毫米 x 117 毫米

每件重量（不包括包装） 1720克

安装方法 DIN导轨

连接方式 弹簧夹

PULS的电源功能说明

功能说明

输出具有电子保护，可防止空载、过载和短路，并可提供任何

负载类型，包括无限的感性负载和容性负载。

不要将来自负载的返回电压施加到高于 35V 的输出端子上。

绿色状态 LED

电容器充电时，此 LED 常亮。充电过程中，LED慢闪

频率和快速闪烁是缓冲区事件的指示。

黄色诊断 LED

该 LED 报告过载情况、高温、缓冲时间到期或激活的抑制

输入。

红色警告 LED

该 LED 指示输入电压故障或激活的 PC 模式。

禁止输入

禁止输入禁用或停止缓冲。在供电模式下，10-30V的连续输入是

必需的。在缓冲期间，需要至少 250ms 的 10-30V 短输入来停止缓冲。这

DC-UPS 控制单元将禁止输入的电流限制在 6mA。

就绪和缓冲继电器触点

当电容器充电并且单元准备好缓冲时，就绪触点闭合。

当设备处于缓冲模式时，缓冲触点闭合。

触点额定值：60Vdc 0.3A、30Vdc 1A、30Vac 0.5A 用于阻性负载。

PC模式输入

PC 模式是在缓冲事件持续时间过 1 秒后关闭输出至少 5 秒，

与 24V 是否在此期间恢复无关。此功能可确保

PC 收到重启信号。为了使系统能够安全关闭，输出的强制关闭是

延迟 70s 的恒定时间。要激活 PC 模式，请将信号连接器上标有“PC 模式”的两个引脚连接在一起。
