HLLT系列螺旋转子流量计金湖海联仪表有限公司

一、螺旋转子流量计概述：

螺旋转子流量计（以下简称流量计）是用于管道中液体流量的测量和控制的精密仪表。流量计可以选用不同的材料制造，广泛应用于石油、化工、轻工、商业和科研等部门，特别适用于原油、精炼油、轻烃等工业液体的计量，是目前国内新一代容积式流量计。

该流量计装有指针、字轮计数器、可指示出流量的累积量，带回零装置的计数器还可以指示出单次累计，并可输出电脉冲信号，供二次仪表或计算机检测，作自动控制和数据处理等用。

二、螺旋转子流量计特点：

1、测量精度高、流量范围宽、重复性好。

2、螺旋转子转动均匀、震动小、寿命长。

3、对被测液体的粘度变化不敏感。

4、结构简单、外形尺寸小、重量轻。

5、安装容易。型号命解释

三、工作原理及结构：

本流量计属容积式流量计，它是以螺旋转子（测量元件）的空槽部分和计量箱内壁组成一封闭空腔（见图中阴影部分）作为测量室，转子每转一周可输出 8 倍空腔的容积，因此，流体的流量正比于螺旋转子的转速，将转子转数的累计转化为流体流量的计量（见图）。

三：主要技术参数：

1. 公称通径：25、40、50、80、100、150、200、250、300。

2. 允许基本误差（%）：±0.5、±0.2。

3. 重复性误差（%）：0.5 级为 0.17（0.5 级）、0.2 级为 0.07。

4. 允用工作压力（Mpa）：1.6、2.5、4、6.4。

5. 被测介质温度（℃）：－40～+60、－40～+120、100～300。

6. 被测介质粘度（Mpa·s）:0.6～200。

7. 防爆等级：dⅡBT4、iaIICT4（说明：本厂的信号远传流量计分普通型和防爆型）。

8. 管道法兰标准：HG20592－90、JB/T79.1-94。

9.主要材质：不锈钢、铸钢、316（即 0Cr17Ni12Mo2汽油介质用不锈钢轴承，高温介质用高温轴承。

四、流量计流量范围（0.5 级流量计）：

1.如流量计选用准确度为 0.2 级，流量下限按表 1 下限×2 求得。

2.当被测介质温度在+100～300℃时，其大流量乘以系数 0.8 求得。

五、信号输出：

信号远传流量计内装有光电藕合脉冲发讯器 4-20mA 电流输出信号，其技术特性如下：

1、输入电压：12VDC、24VDC（直流电压是由本厂配用的二次仪表的稳压电源或用户系统内的12V或24V 直流电源供给）；

2、信号频率：0～2500 Hz； 3、信号幅值：≥7V；

4、信号波形：脉冲方波； 5、工作电流：〈30Ma；

6、负载电阻：≥10kΩ ； 7、传输距离：〈1000m；

8、工作温度：－20～+70℃； 9、环境条件：－20～+45℃、相对湿度≤95%；

10、电流输出负载变化：0-800Ω ；发讯仪表系数

六．螺旋转子流量计选型：

七、螺旋转子流量计外形尺寸：

1.6MPa、2.5 MPa、4.0 MPa、6.4 MPa 流量计重量及外形尺寸

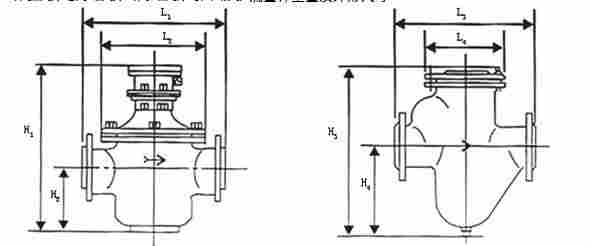

流量计外形尺寸过滤器外形尺寸
