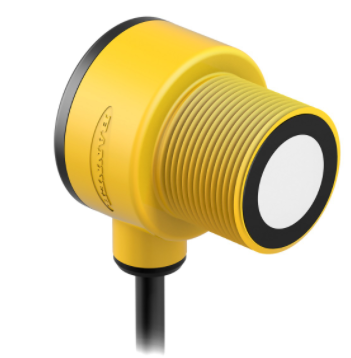

T30UXDB现货 banner温度补偿超声波传感器
美国BANNER邦纳的温度补偿超声波传感器资料
传感光束超声波
直流电源
*测量范围 >1m - <=20m
PC 可配置 否
电缆长度 (m) 2
感应模式（一般）接近
传感模式（详细）飞行时间
外壳样式桶
设备类型传感器
主要外壳材料 PBT
输入/输出离散
指示灯 LED
连接飞线
快速断开类型 无 QD
模拟分辨率/离散重复性 0.1% 距离（1.0 分钟）
*感应距离 (mm) 2000
*小感应距离 (mm) 200
电源 10-30Vdc
*小窗口尺寸 (mm) 10
远程示教和激光控制输入阻抗 55 kΩ
离散输出迟滞 (mm) 3
超声波频率 (kHz) 174
*断态漏电流 (µA) NPN：< 200 at 30 V dc； PNP：在 30 Vdc 时 < 10
功耗/电流消耗（不包括负载） 40mA
电源保护电路 防止反极性和瞬态过电压
特点：远程教学 是
功能：清除对象检测是
特点：定时（保持/延迟）否
特点：耐化学性无
特点：快速断开没有
应用：超声波是的
上电延迟 (ms) 500
调整示教按钮
温度影响 (mm/°C) 感应距离的 0.02%/°C
针数 4
振动 MIL-STD-202F 要求。方法 201A（振动：* 10 至 60Hz，双振幅 0.06"，*符合 10G）。
机械冲击 IEC 60947-5-2 要求：30G 11 ms 持续时间，半正弦波
输出饱和电压 NPN 输出 < 1.6 V @ 100 mA
输出饱和电压 PNP 输出 < 3 V @ 100 mA
*离散（开关）输出 (mA) 100
离散（开关）输出 1 NPN/PNP 可配置
输出保护 短路保护
防护等级 IP67
NEMA 等级 NEMA 6
*工作温度 (°C) 70
*低工作温度 (°C) -40
*操作。相对湿度非冷凝 (%) 95 在 50°C
预热时间（分钟） 15
*短响应时间 (ms) 92
重复率（毫秒） 30
料筒直径(mm) 30
技术数据表
超声波传感器发射一个或多个超声波能量脉冲，这些脉冲以声速在空气中传播。一部分
这种能量从目标反射回来并返回传感器。传感器测量能量到达所需的时间
目标并返回传感器。然后使用以下公式计算到对象的距离：D = ct ÷ 2
D = 从传感器到目标的距离
c = 空气中的声速
t = 超声波脉冲的传输时间
为了提高准确性，超声波传感器可能会在输出新值之前对几个脉冲的结果进行平均。
温度效应
声速取决于它所传播的气体的成分、压力和温度。对于大多数
超声波应用中，气体的成分和压力相对固定，而温度可能会波动。
在空气中，声速根据以下近似值随温度变化：
公制单位：Cm/s = 20 ¥273 + T
C
英制单位：ft/s = 49 ¥460 + TF
C
Cm/s = 以米每秒为单位的声速 Cft/s = 以英尺每秒为单位的声速
TC = °C 温度 TF = °F 温度
温度补偿
空气温度的变化会影响声速，进而影响传感器测量回波的时间。在
空气温度的升高使两个感应窗口限制都更靠近传感器。相反，空气温度的降低会改变
这两个限制都离传感器更远。对于 20°C 的温度变化，这种偏移大约是极限距离的 3.5%。
T30UX 系列超声波传感器经过温度补偿。这将由于温度引起的误差减少了大约 90%。这
在传感器的 -40° 至 +70° C（-40° 至 +158° F）工作范围内，传感器将其窗口限制保持在 2.2% 以内。
