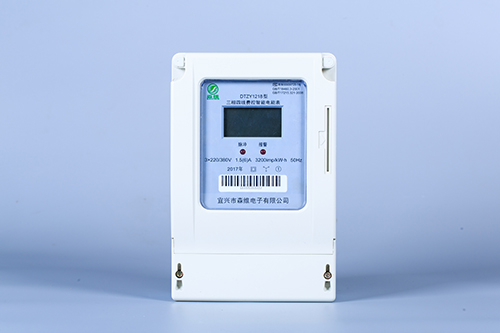

产品简介
三相IC卡智能电表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代水平的仪表。该表性能指标符合GB/T 7《多功能电能表 特殊要求》和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。
产品特点
1.采用阻燃外壳，体积轻巧，安装方便
2.可以计量正、反相有功电能
3.三相四线中的任两相断电时，电能表仍能正常工作
4.电能表可以通过IC卡售电
5.出现故障或报警项时，LCD立即停留在代码上，蜂鸣器报警提示
产品功能
1、计量芯片：采用高精度、高灵敏、高稳定、宽量程、低功耗计量芯片
2、元器件：主要元器件采用高质量的、专为电子式电能表设计的元器件
3、应用场景：本产品适用于各种小区公寓、酒店宾馆、商场、办公楼、物业等场所。
4、标准IC卡：采用标准IC卡作为电量传递介质，一表一卡，数据经过加密运算，安全性好
5、LCD显示屏：显示采用具有宽视角、高对比度的LCD显示屏
6、主要功能：计量功能、显示功能、报警提醒和自动断电功能、售电功能、脉冲输出等
7、结构性能：结构牢固、阻燃、抗老化、密封性能好。表壳结构尺寸统一简洁、精致、安装方便
8、可选功能：断电开关可选内置或外置；可选报警、赊欠、过载检测等功能；IC卡可选逻辑加密卡等
技术参数
电压输入 | 额定电压 | 3×220/380V |
参比频率 | 50Hz | |
电压线路功耗 | ≤1.5W和5VA（静态） | |
电流输入 | 输入电流 | 3×1.5（6）A、3×5（20）A、3×10（40）A、3×5（60）A、3×20（80）A |
启动电流 | 有功0.002In (1级) 无功0.003In (2级) | |
电流线路功耗 | ＜1VA | |
计量精度 | 有功 | 1级 |
无功 | 2级 | |
日计时误差 | 0.5秒/天 | |
通信 | 通讯 | RS485：2400bps |
通讯规约 | DL/T645–2007 | |
脉冲 | 脉冲常数 | 6400、400、240（imp/kWh） |
其他参数 | 正常工作温度 | -25℃～+60℃ |
贮存和工作湿度 | ≤85% | |
电池容量 | ≥1200mAh | |
费率时段 | 费率数 | 4 |
时段数 | 12 |
安装接线

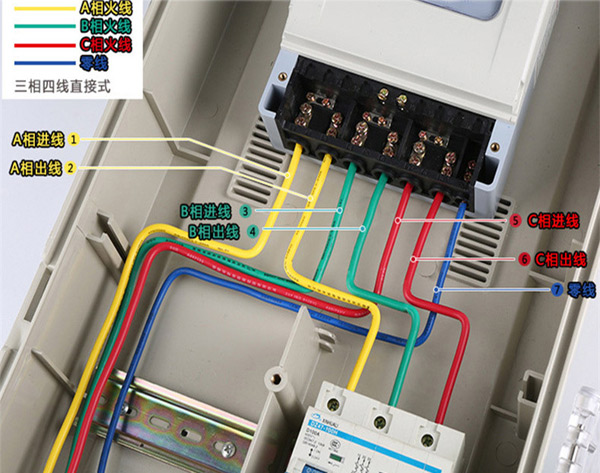

将三相本地费控智能电能表(IC卡+485)固定定到仪表箱，接口按图上要求接好，建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
