费斯托FESTO的气缸基本资料
– 带波纹管组件DADB，标准孔型
1
波纹管可保护活塞杆、密封件和
轴承免受各种介质的影响，这对
这些组件的使用寿命有积极的影响。
波纹管组件是无泄漏系统。要防
止吸入不需要的介质，管式排气
和进气必须通过连接部分处的压力补偿孔 [1]
该组件保护活塞杆、密封件和轴
承免受多种介质的侵入，
例如：
• 灰尘
• 碎屑
• 油
• 油脂
• 燃油
订购波纹管组件
如果使用波纹管组件，加长活塞
杆就*必要。
通过模块化产品系统或作为附件
订购波纹管组件。这种情况下必
须注意：
通过模块化产品系统订购:
选择特性P2，波纹管组件供货时
已安装在轴承盖上。所需活塞杆
加长量自动考虑在内。就无需给
特性...E 给定一个值。
作为附件订购:
如果波纹管组件作为附件订购，
在模块化产品系统中必须输入特
性...E 所需的值 a
行程
1 mm ... 2800 mm
活塞直径
125 mm
活塞杆螺纹
M16
M27x2
基于标准
ISO 15552
缓冲
两端带弹性缓冲环/垫
自调节气动终端位置缓冲
气动缓冲，两端可调
安装位置
可选
符合标准
ISO 15552
活塞杆端部
外螺纹
内螺纹
结构特点
缸径
活塞杆
缸筒型材
位置检测
通过接近开关
符号
00991217
00991218
00991235
00991237
00991257
00991258
00992970
00992971
派生型
适合未润滑的工作
随附夹紧装置
两端带终端锁定装置
终端位置锁定，活塞杆处于缩回位置
终端位置锁定，活塞杆已伸出
加强耐化性
轴承端盖上的波纹管
硬质刮片
活塞杆加长外螺纹
活塞杆，带内螺纹
加长活塞杆
低摩擦，适合平衡吊应用
金属刮尘片
抗扭转
恒定慢速运动
低摩擦
双端活塞杆
耐高温密封件，* 120 °C
型材三侧都有传感器沟槽
温度范围 0 - 150 °C
温度范围 -40 - 80 °C
一端活塞杆
工作模式夹紧装置
返回
推进
静态
通过压缩空气进行释放
通过弹簧力的摩擦夹紧
Static holding force of clamping unit
7500 N
Axial backlash clamping unit
1.8 mm
夹紧装置释放压力
0.3 MPa
夹紧装置释放压力
3 bar
精制铝合金
活塞杆材料
高合金不锈钢，镀硬铬
高合金钢
高合金不锈钢
活塞杆密封刮油器材料
FPM
HNBR
PE
TPE-U(PU)
缓冲器密封件材料
FPM
TPE-U(PU)
Cushioning piston material
铝
工作压力
0.005 MPa ... 1 MPa
工作压力
0.05 bar ... 10 bar
工作模式
双作用
CE （见合格声明）
符合欧盟防爆指令 (ATEX)
CE 标记（见合格声明）
根据 UK EX 指令
防爆
Zone 1 (ATEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 22 (ATEX)
ATEX 气体类别
II 2G
ATEX 防尘类别
II 2D
气体防爆阻燃类型
Ex h IIC T4 Gb
防尘防爆阻燃类型
Ex h IIIC T120°C Db
防爆环境温度
-20°C <= Ta <= +60°C
欧盟境外防爆
EPL Db (GB)
EPL Gb (GB)
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
3 - high corrosion stress
环境温度
-40 °C ... 150 °C
端位的冲击能量
1.65 J ... 3.3 J
缓冲长度
0 mm ... 45 mm
抗扭转防护的*扭矩
3 Nm
6 bar 时的理论力值，返回行程
6881 N
6 bar 时的理论力值，前进行程
6881 N ... 7363 N
0 mm 行程的移动质量
2245 g
每 10 mm 行程的额外移动质量
63 g
0 mm 行程的基本重量
6611 g
每 10 m 行程的附加重量
151 g
安装方式
要么：
通过内螺纹安装
带附件
气动接口
G1/2

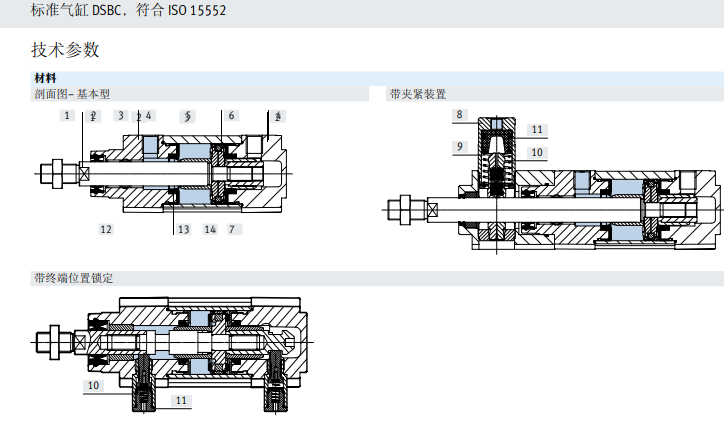

材料说明
含有油漆润湿缺陷物质
RoHS 合规
盖子材料
涂层压铸铝
弹簧材料
聚甲醛
缸筒材料
光滑阳极氧化精制铝合金
螺母材料
镀锌钢
活塞杆刮拭密封件材料
黄铜
加强型聚四氟乙烯
轴承材料
青铜
金属聚合物
POM
有环螺钉材料
镀锌钢
弹簧钢
夹紧装置壳体材料
阳极氧化精制铝合金
壳体终端位置锁定材料
阳极氧化精制铝合金
活塞密封件材料
FPM
HNBR
TPE-U(PU)
夹爪夹紧单元材料
黄铜
活塞夹紧装置材料
聚甲醛
活塞材料
