德国festo机械平行抓手DHPS系列的技术规格
德国festo平行抓手DHPS

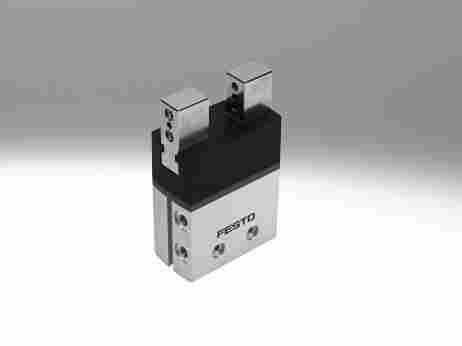

平行抓手DHPS-35-A-NC
1254054
GTIN: 4
椭圆形活塞在许多应用场合中为标准气爪提供了强大的抓取力。
耐负荷能力高并且的气爪夹头 T 型槽导轨
占地空间小，而抓取力大
*重复精度
可作为双作用和单作用抓手使用
单作用型或带抓取力支持，常开 (NO) 或常闭 (NC)
适用于外部和内部抓取
驱动器上多种多样的适应方式
规格
35
每个爪手夹爪的行程
12.5 mm
*替换精度
≤ 0.2 mm
摆动爪手夹爪的*间隙 ax、ay
< 0.5 deg
*爪手夹爪间隙 Sz
< 0.02 mm
旋转对称
≤ 0.2 mm
重复精度，爪手
< 0.02 mm
爪手夹爪的数量
2
安装位置
可选
工作模式
双作用
爪手功能
平行
爪手力备份
在关闭时
结构特点
手柄
强制先导工作运动顺序
导轨
滑动轴承导轨
位置检测
通过接近开关
符号
00991895
工作压力
4 bar ... 8 bar
爪手的*工作频率
2 Hz
6 bar 时的*短打开时间
131 ms
6 bar 时的*短关闭时间
99 ms
每个外部爪手夹爪的*质量
450 g

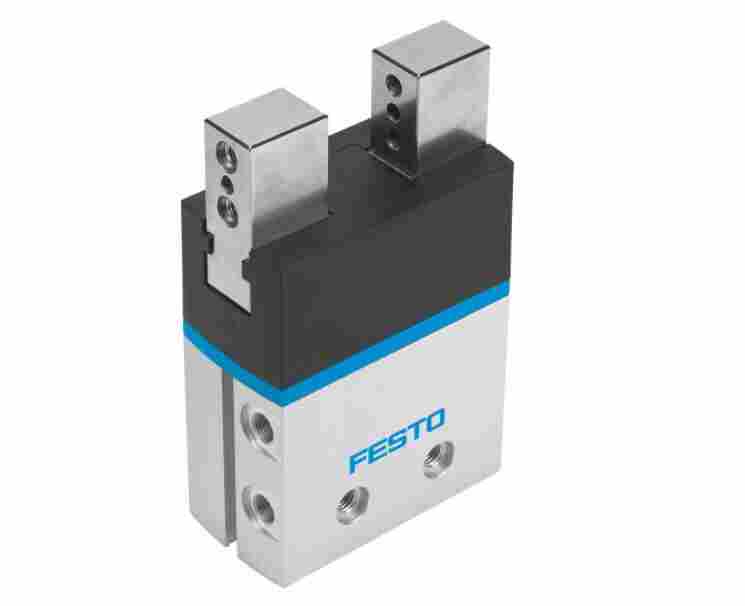

产品图片
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
环境温度
5 °C ... 60 °C
转动惯量
12.726 kgcm²
爪手夹爪上的*力 Fz，静态
450 N
爪手的*扭矩 Mx，静态
50 Nm
抓手*扭矩 My，静态
50 Nm
抓手*扭矩 Mz，静态
50 Nm
导向部件的润滑间隔
10 MioCyc
产品重量
1345 g
安装方式
要么：
通过内螺纹和定位套
通过通孔和定位套
气动接口
G1/8
材料说明
RoHS 合规
端盖材料
PA
外壳材料
精制铝合金
硬质阳极氧化处理
爪手夹爪材料
高合金不锈钢
