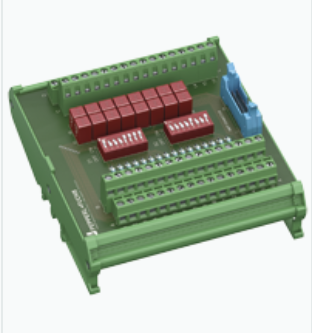

供应德国P+F倍加福HART端子板FI-PFH-NS0137-R
K-System HART 多路复用器的连接板
16通道
串联或并联接口
集成、可切换 220 Ω 电阻器
通过螺钉端子连接
HART 信号通道（非本质安全）
负载电阻 220 Ω，可开启
界面
类型多路复用器连接：IDC 插头，26 针
信号线
额定电流*值每通道 30 mA
指标/设置
控制元件 DIP 开关
工作模式拨码开关选择：
- ON：无负载电阻
- 关：带负载电阻
出厂设置 DIP 开关 S1 和 S2：ON
指令符合性
电磁兼容
指令 2014/30/EU EN 61326-1:2013（工业场所）
一致性
电磁兼容性 NE 21:2012
有关详细信息，请参阅系统说明。
防护等级 IEC 60529:2001
抗冲击性 EN 60068-2-27
抗振性 EN 60068-2-6
环境条件
环境温度 0 ... 50 °C (32 ... 122 °F)
储存温度 -15 ... 50 °C (5 ... 122 °F)
相对湿度 ≤ 93 % 非冷凝
抗冲击性 15 g , 11 ms
抗振性 1 g , 10 ... 150 Hz
机械规格
防护等级 IP20
联系
现场侧螺丝端子，绿色
控制侧螺丝端子，绿色
HART：1 x IDC 插头，26 针
芯线横截面 0.25 ... 1.5 mm2 (24 ... 16 AWG)
材料
外壳 PVC
质量约。 210 克
尺寸 110 x 125 x 61 毫米（4.3 x 4.9 x 2.4 英寸）（宽 x 高 x 深）
安装在 35 mm DIN 安装导轨上。符合 EN 60715:2001
