库号：M341125

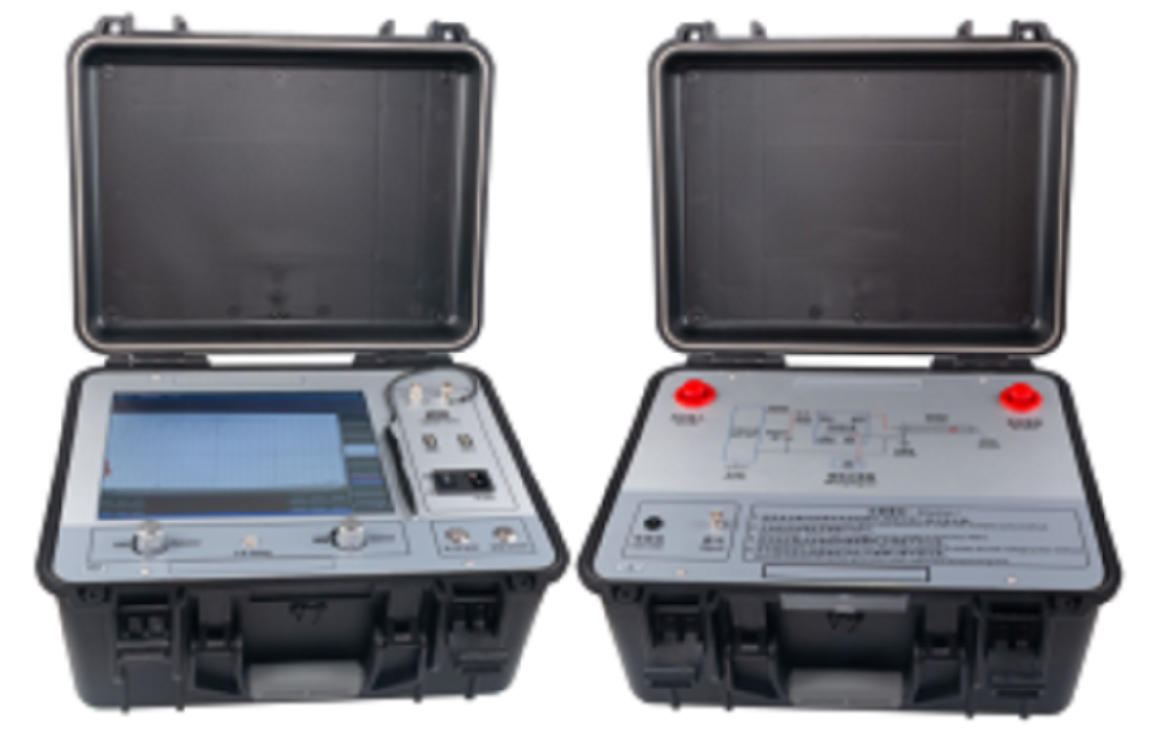

功能特点
1.可测35KV及以下等级所有电缆的高、低阻故障，适应面广。
2.仪器采用嵌入式工控机和的“八次脉冲法”测试，同时还具有冲击高压闪络法和低压脉冲法。
3.任何高阻故障均呈现简单的类似低压脉冲短路故障波形特征，极易判读。
4.具有方便用户的软件和全中文菜单以及荧屏触摸按键操作。按键定义简单明了。测量方法简单快速。
5.检测故障*率、测试精度及测试方便程度于任何一种检测设备。
6.高亮度、大液晶屏作为显示终端，可在阳光直射的环境中清晰地观察屏幕波形。仪器具有强大的数据处理能力和友好的显示界面。
7.具有手写板功能，在波形存储时可以将现场测试的人员、地点及故障特点、测试过程等信息直接手写输入到所保存的文档中。
8.具有极的高压保护措施。闪测仪器在冲击高压环境中不会死机和损坏。
9.具有标准打印机USB接口。
10.操作简单，性高。具有的。
11.无测试盲区。
12.内置聚合物锂电池电源，可在无电源环境测试电缆开路及低阻短路故障。
参数
1、12寸工业级计算机控制、触摸式操作方式；
2、Windows操作系统，的电缆管理系统，自动生成测试报告；
3、具有测距、测速等功能；
4、数据采样速率:60MHz、120 MHz、240MHz；
5、全自动连续采样，决不漏掉任何一次放电波形；
6、测试方法：低压脉冲法、高压闪络法、多次脉冲法
7、脉冲幅度：400Vpp
8、脉冲宽度：0.1uS和2uS
9、测量距离：测试距离：＞60Km
10、读数分辨率：0.1m
11、系统测试精度小于0.5m
12、测试电缆长度设有：＜1Km （短距离）；＜3Km（中距离）；＞3 Km（长距离）三种 （测试低压脉冲幅度：400Vpp）
13、脉冲耦合器耐压:38kVDC
14、脉冲耦合器发送反射信号自动显示，同时显示电缆开路全长波形。使得故障特征波形的表示极为简单。所有的高阻故障波形一种，即类似低压脉冲法的短路故障波形，自动显示故障距离，没有测试盲区。
15、具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。
16、能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。
17、内置聚合物锂电池电源：充满电后可连续工作4小时以上。完全满足现场测试要求。亦可外接交流电源工作。
18、八次脉冲发送及故障反射信号自动显示，同时显示电缆开路全长波形。使得故障特征波形的表示极为简单。所有的高阻故障波形一种，即类似低压脉冲法的短路故障波形，自动显示故障距离，没有测试盲区。
19、工作条件： 温度-25℃～+55℃，相对湿度 85%，大气压力750±30mmHg。
20、体积与重量： 电缆故障测试仪430×380×220mm-10Kg;
脉冲耦合器 430×380×220mm-10Kg。

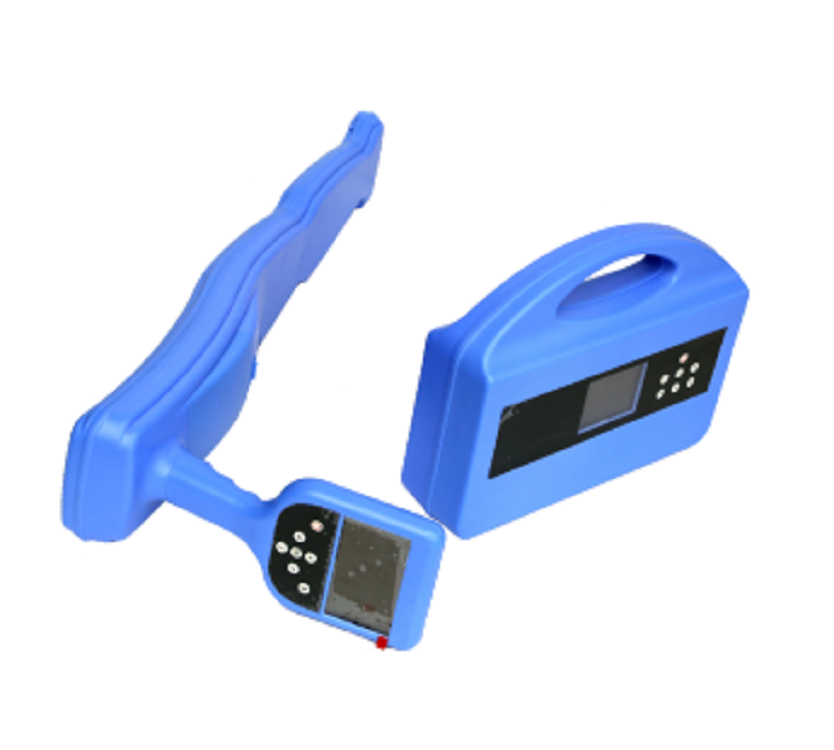

二、地下管线探测仪
功能特点
罗盘和方向显示：直观显示管线走向和左右方向。
电流方向测量，排除临线干扰（部分频率）。
深度和电流测量。
全数字化高精度采样处理：稳定，高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
运行电缆探测：高性能发射卡钳，大程度向运行电缆耦合输出信号。
电缆/管线鉴别：柔性卡钳（选配件）方便易用，明确给出鉴别结果；可在不方便使用卡钳时使用。
接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，箭头指示故障点方向。
多种探测频率：主动探测和被动探测。
发射机多种信号输出方式：直连输出、卡钳耦合、感应。
发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。
内置大容量锂离子电池，欠压自动关机，长时间无操作自动关机（接收机）。
机壳美观坚固、质轻便携。
参数
发射机：
1.输出方式：直连输出、感应、卡钳耦合。
2.输出频率：256Hz、286Hz、320Hz、380Hz、460Hz、640Hz、1280Hz、1860Hz、512Hz、570Hz、577Hz、640Hz、760Hz、870Hz、920Hz、940Hz、8kHz、9kHz、33kHz、65Hz、83kHz、131KHz、200kHz。
3.输出功率：大10W，10档可调，全自动实时阻抗匹配。
4.直连输出电压：高400Vpp。
5.过载和短路保护。
6.人机界面：320×240点阵液晶显示器。
7.内置电池：6节18650锂离子电池，标称12.6V，4.2Ah。
接收机：
1.输入方式：内置接收线圈、识别钳(选配)、查障A字架(选配)。
2.探测频率：
256Hz、286Hz、320Hz、380Hz、460Hz、640Hz、1280Hz、1860Hz、512Hz、570Hz、577Hz、640Hz、760Hz、870Hz、920Hz、940Hz、8KHz、9KHz、33KHz、65KHz、83KHz、131KHz、200kHz、
工频被动探测频率：50Hz/60Hz、无线电被动探测频率、低频。
3.管线探测模式：宽峰法、窄峰法、音谷法、峰谷法。
4.电缆鉴别模式：卡钳(选配)智能鉴别和电流测量。
5.人机界面：480×272点阵液晶显示器。
6.内置电池：4节18650锂离子电池，标称4.2V，8.2Ah。
7.定位深度0-6m；深度测量时，被测管线深度0-3m(精度±5%）、被测管线深度3-12m（精度±10%）
其他：
1.体积：发射机320×240×90mm，接收机670×128×310mm。
2.质量：发射机1.9kg，接收机1.4kg。
3.充电器：输入AC100～240V，50／60Hz，输出DC4.2V-1A、输出DC12.6V-1A。
4.使用条件：温度:-20℃－70℃，湿度5-90%RH，海拔<4500m。

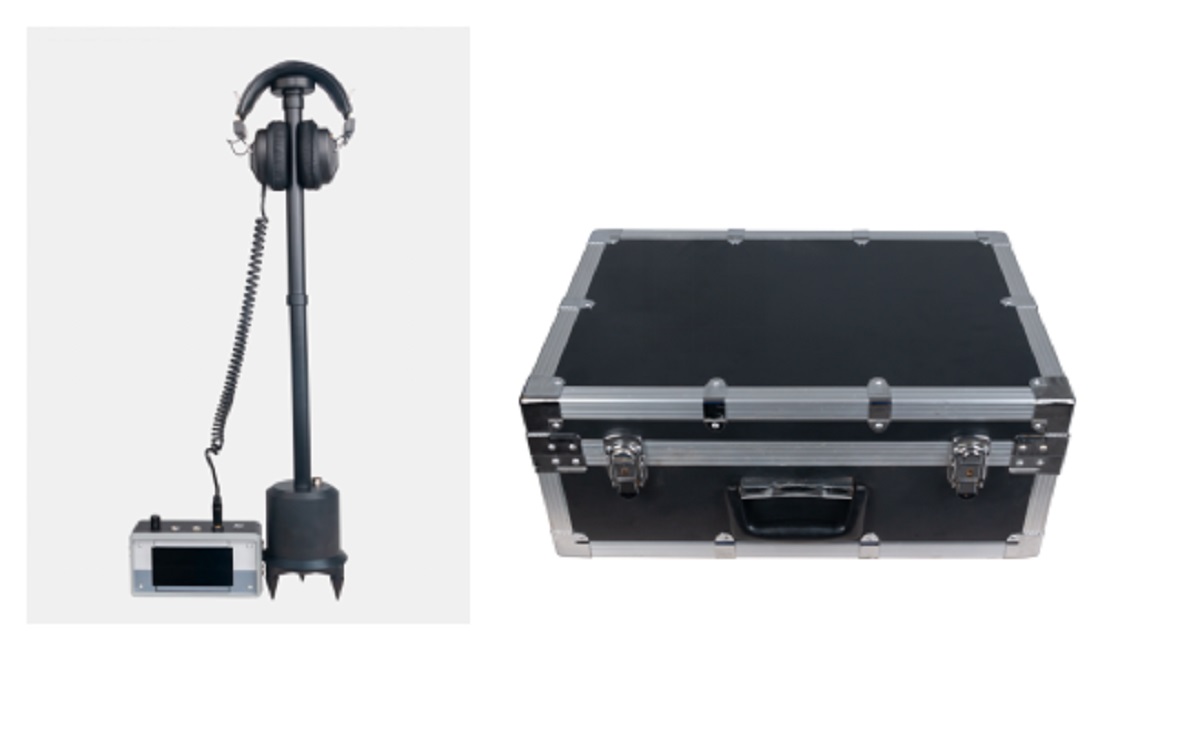

三、智能化电缆故障仪
功能特点
1.采用声磁同步定位，自动计算声磁时间差，降低对声音监测的依赖。
2.背景降噪功，有效滤除环境干扰噪声，凸显故障位置放电声音。
3.结合传统声测法和声磁法，操作者根据使用惯自由选择。
4.声信号和磁信号的增益值和触发值手动调节，更加方便。
5.参数可调，选择合适的滤波器参数，抑制环境噪音。
6.5寸触摸高亮LCD，确保阳光下可视。
7.内置大容量锂离子电池供电，配快速充电器。
8.小巧便携，重量轻。
参数
1.声磁同步功能
（1）声音通道
a)带宽
全通：100Hz~1500Hz。
低通：100Hz~400Hz。
高通：150Hz~1500Hz。
带通：200Hz~600Hz。
b)信号大增益：>=100dB。
c)精度：0.1m。
（2）磁场通道
a)信号大增益：>=100db
2.声磁同步背景降噪模式（BNR）。
3.声音信号强度条形图指示，声音触发门限可调
4.电磁信号强度条形图指示，磁场触发门限可调，具备磁场触发提示功能。
5.声磁时差位模式：波形显示，声磁时差大80ms，可自动计算和手动分析；具备记录上一次声磁时间差。
6.电源：
a)电池：内置锂离子电池组，电压8.4V，容量2.4Ah
b)使用时间：连续使用时间>8小时；
c)充电器：输入AC220V±10%，50Hz；标称输出8.4V， 1A
d)充电时间：<6小时。
7.显示方式：5寸彩色液晶，854*480分辨率，带触摸功能。
8.使用环境温度:-10℃－55℃，湿度5-90％RH，海拔<4500m。

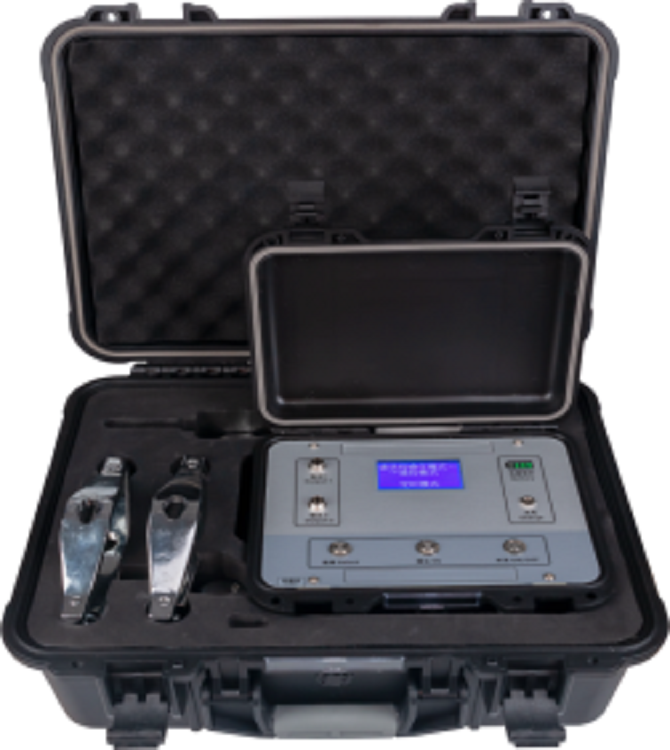

四、双枪语音扎伤器
简介
我国电力系统每年都会发生人工锯错带电电缆的人命事故。本装置可以解决这个问题，它采用遥控自动扎伤装置，在现场对相关电缆进行一次破坏扎伤。若电缆带电，扎伤瞬间电缆有火爆现象，否则电缆不带电。
在电力电缆施工过程中，对已敷设好的电缆进行迁移、故障维修时，往往要对相关电缆进行锯断处理。为了确保操作人员人身万无一失。首先要对现场将要处理的电缆进行身份确认。特别是要对相关电缆带电与否进行判断。在确认无误后才能对相关的电缆再进行锯断处理。
确认现场相关电缆身份的方法通常有两种：通过原始设计施工记录进行确认；通过电缆带电或不带电识别仪现场进行确认。不出问题的确认电缆是否带电的方法目前只有采用机械扎伤使电缆相对地或对相短路的方法进行判别：人工机械扎伤和遥控自动扎伤。
功能：
单枪体一次只能在电缆上产生一处短路点，双枪一次同时在电缆上产生两处短路点。
采用无线遥控方式控制，遥控距离10米以上，可以隔墙遥控，性能性高于红外。 控制线长5米。
交、直流两用，内置10Ah锂电池,带电时间长，连续工作10个小时以上。
卡具口径宽：30-150mm。
体积小、重量轻，非常适合野外使用
工作电源：AC 220V±10% 50Hz/DC 12V 3A
控制器：270×230×120mm 2.5kg
整 套：470×380×210mm 15.5kg（双枪506S）
指标
无线遥控距离：：≥10米
适用电缆：≤Φ125mm的各种电力电缆

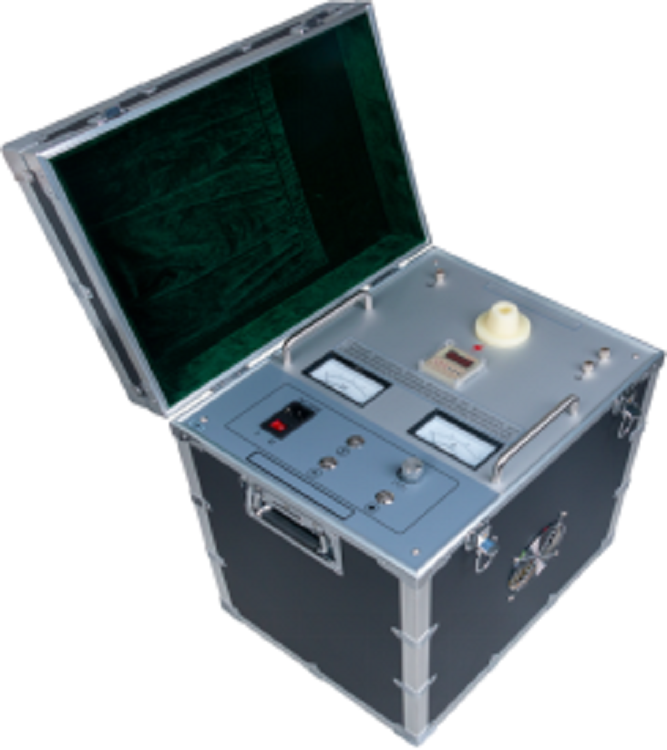

五、高压脉冲发生器装置
概述：
高压脉冲发生器完全满足DL/T846-2004《高电压测试设备通用条件》和DL/T474-2006《现场绝缘试验实施导则》。主要用于低压电缆故障测试时冲击放电。
本装置集直流高压源、储能电容器、放电球间隙等于一体，该设备完全替代传统上百公斤重的试验变压器、操作箱和脉冲储能电容（一般5kVA的一套变压器60多公斤，控制箱30多公斤，脉冲储能电容20多公斤）。
本电源采用高精度、高稳定度的高压电子元器件和高频高压，使其整机结构简单，重量轻。为了保留人们原来使用变压器和操作箱产生直流高压的惯，本脉冲发生器采用人性化设计操作方式，。做到冲击打不坏的效果，高压对地短路也可正常工作。是目前重量轻、操作为人性化的便携式直流冲击高压设备。是我们电力电缆故障检测梦寐以求的理想产品。
功能特点
具有过流、过压、过热自动保护功能；
高压脉冲输出均匀、可控；
的短路保护功能，可以使高压输出直接对地短路工作；
具有电流、电压双1.5级指针表显示，直观明朗，冲击放电过程一目了然；
高压侧电压计量，实时；
具有零位启动保护，及电位器归零输出功能，；
高压测量设计，在停止状态下，电压表可以实时指示电容电压；
放电时间可以任意设置在适当间隔内；
参数
冲击高压：0～35kV可选
高压分压：电压精度1.5级
内置电容：2μF
放电功率：1225J
冲击时间：任意设置
冲击功率：400W可定做
过温保护：85℃
体 积：420L×325W×480H
重 量：不大于40kg（8uF）
工作电源：AC 220V±10% 50Hz±2Hz
环境温度：-20～+50℃
