FESTO阀岛的主要特性VUVG-L18-M52-MT-G14-1H2L-W1

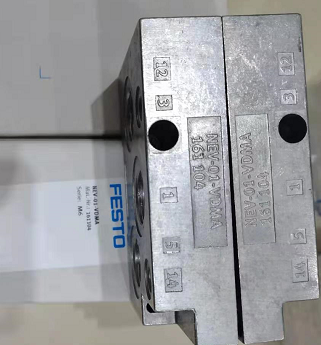

实物：
阀功能多样
• 可选快插接头
• 管式阀可用作单个阀或集成安
装在气路板上
• M5和M7管式阀可以组合在
一个气路板上
• 相同的板式阀安装在M5或M7
气路板上
• 气路板创建压力分区
• IP40, IP65
• 金属元件坚固耐用
– 阀
– 气路板
• 360° LED 全角度可视，可快速
排除故障
功能
两位五通阀，单电控
两位五通阀，双电控
5/3C, 5/3U, 5/3E
回路符号 页 10
-K- 阀宽 10 mm
-M- 流量
90 … 100 l/min
-P- 工作电压
5, 12和24 V DC
• 阀可快速、简单地更换，便于
维修
采用外先导气源，两位五通阀和
三位五通阀可在气口1、3、5
处连接真空。
由于通道1中必须存在*小先
导压力，采用气复位的两位三通
阀不适用于逆向操作。
• 可选手控装置：
按钮式、锁定式或封盖式
通过气路板和气源板实现进气和
排气。
VUVG的气源板位置和通道隔离
可自由选择。
通过合适的通道隔离断开气路板
之间的内部进气通道可创建压力
分区
注意
由于隔离件通过一字螺丝刀安装在阀的一个侧面，一个阀岛上可创
建多个压力分区。
