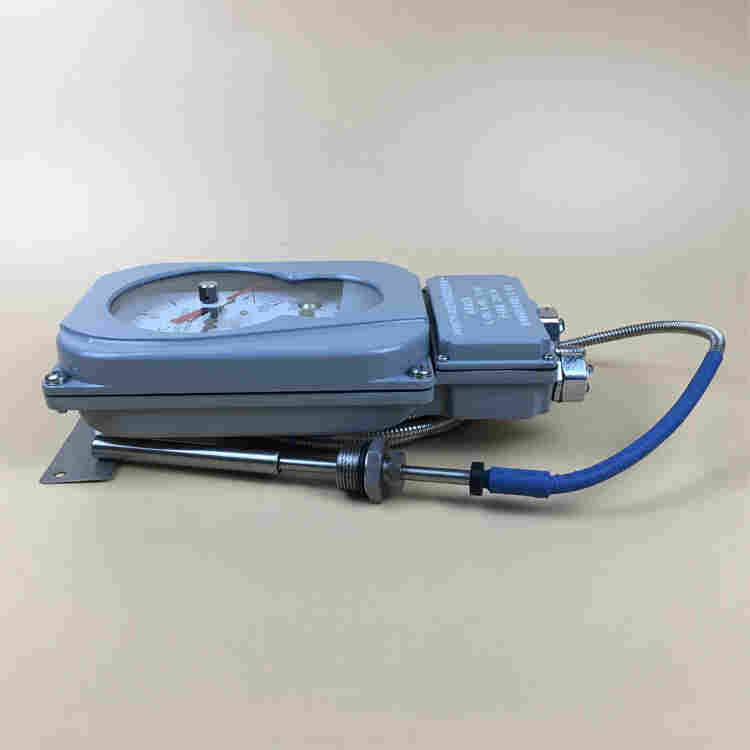

BWY-803ATH 油面温控器

 一、主要用途和技术参数：

BWY（WTYK）—803AGTH、802AGTH变压器油面温度指示控制器,主要是为测量和控制大型

电力变压器油温而设计的，同时也使用于其他设备的温度检测和控制。

本系列温控器具有良好的防护性能，能在户外条件下长期正常工作。仪表内部装有二组或三组

大容量控温开关，可分别用于变压器冷却系统的启动、关闭和信号报警，同时能将温度信

号远传至控制中心，同步显示变压器油温。

序号	型号和名称	主要用途	适用场合
1	BWY（WTYK）—803、 802温控器	测量变压器顶层油温并当温度达到设定值时启动、关闭冷却系统和发出报警信号	1000kVA以上变压器
2	BWY（WTYK）—803、 802（TH）温控器	同1 并适用于湿热带场合	1000kVA 以上变压器
3	BWY（WTYK）—803、 802（TH）温控器	同2；并采用复合温度传感器技术， 能同时输出Pt100热电阻信号	8000kVA 以上变压器
4	XMT型数显温控仪能输入 Pt100.4-20mA.0-5v信号	与BWY（WTYK）—803AGTH、802AGTH配套， 实现油温遥测遥控。 还能输出和计算机联网的标准信号	8000kVA 以上变压器
5	BWY（WTYK）—803AGTH/802AGTH/XMT温控器	同3、4等可同时替代 1） WTZK—02温控器 2） 电阻温度计 3） 转换开关 4） XCT或XMT等自仪单表 5） 变送器	8000kVA以上变压器或无人值班变电站

二、主要技术参数：

（一）BWY（WTYK）—803、802型

1、正常工作条件：环境温－20℃~+55℃相对湿度：5%-95%

2、测量范围：（0—100）℃（0—120）℃3、指示准确度：1．5级

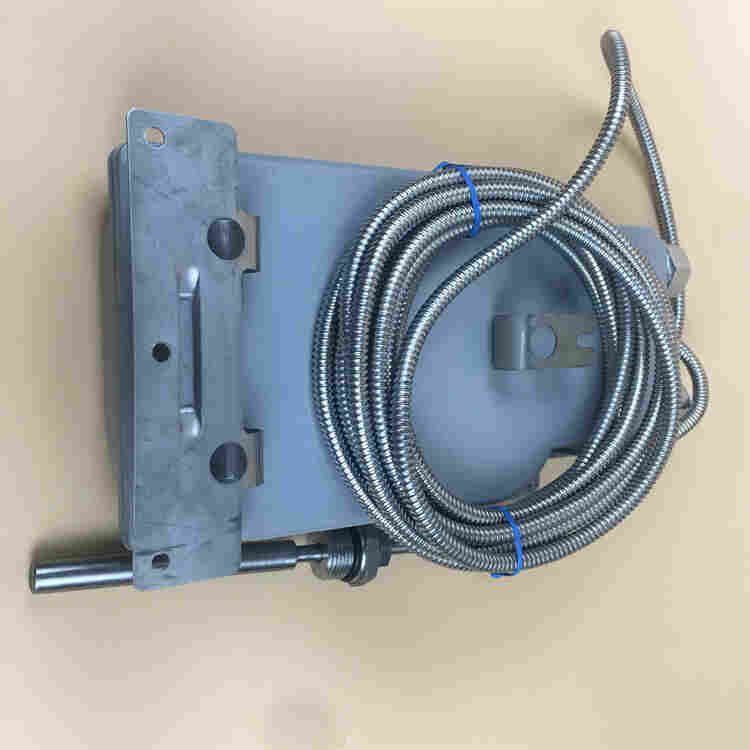

4、测温部件：温包外型尺寸（Φ14×150）mm，材料为不锈钢，安装螺纹M27×2

5、开关性能：设定范围：全量程设定准确度：±3℃开关差：（6±2）℃

额定功率：AC 250V . 3A。DC 250V . 50w

标准设定点：803 K1=55℃K2=65℃K3=80℃802 K1=55℃K2=80℃

6、户外性能：温控器的防水、防水性能达到GB4208—93中IP55的规定。

（二）BWY（WTYK）—803TH、802TH型

户外性能：符合GB/T2433．3—93《电工电子产品基本环境试验规格试验Ca:

恒定湿热试验方法》外露零件的防霉性能。

（三）BWY（WTYK）—803AGTH、802AGTH带Pt 100铂电阻信号输出，适用于湿热带。

标准设定点：803AGTH K1=55℃K2=65℃K3=80℃

XMT系列温控器：

1．显示方法：三位半数显

2．显示误差：±（0.5%F.S+1个字）±(1%F.S+1个字)二档

3，输出触点容量:AC220V 3A(阻性负载)

4.工作电源：220V±10% 50Hz，功耗小于5W

5．工作环境：温度0℃-50℃、相对湿度≤85%的无腐蚀性气体
