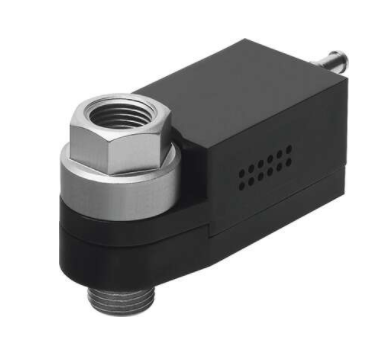

PPL-1/8 13364德国FESTO气缸信号发生器
气缸信号变送器用于在气缸上进行非接触式气动信号
气缸行程结束。 他正在使用
使用班卓琴螺栓直接拧入气缸的压缩空气连接中。
在气缸的行程末端是通过
气缸室中的排气压力下降，10 处的未决信号
删除和从 1 到 2 的段落
得到正式认可的。 随着压力越来越大
如图10所示，出口2被减压。 这个信号
直到气缸室中的压力增加。
注意：
不得使用气缸信号发射器
可以使用位置报告。
符号
00991174
材料说明
RoHS 合规
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作
中等过滤、润滑或过滤、非润滑压缩空气
座阀类型
紧固类型班卓螺栓 G 与班卓螺栓 G
*拧紧扭矩 4Nm 8Nm
用于塑料软管 NW 3 的连接插头
公称尺寸 5mm 6.5mm
正常标称流量 48l/min
工作压力范围 1 至 8 bar
控制压力* 8 bar（见图表）
开关时间 开启：11 毫秒：关闭：26 毫秒
温度范围 -10 至 +60c
C
外壳、盖子和插件材料：塑料：
班卓琴螺栓： AI： 垫圈：
重量 0.024 公斤 | 0.028公斤
