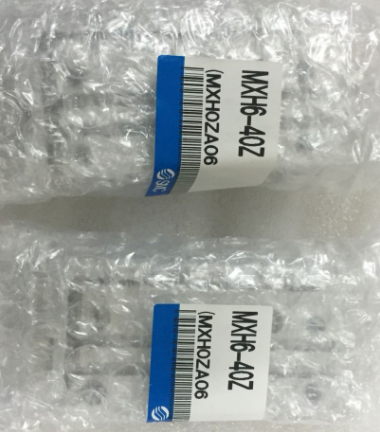

日本SMC小型气动滑台MXH6-40Z高清实物
无端部轨道的直线导轨与工作台一体化;
由于采用小型直线导轨，滑台气缸具有优良的线性度及不回转精度;
采用高刚性 *直线导轨
各允许力矩提高
?可从三面连接气源
?可从两面安装磁性开关
?两端带橡胶缓冲
高刚性 *直线导轨和活塞部的变更使重量减少19%(Φ20-10行程)
与MXU比较，允许力矩提高约6倍;
可从3个方向配管。
配管连接口径
M3*0.5
使用流体
空气
动作方式
双作用
使用压力
0.15~0.7MPA
耐压试验压力
1.05MPA
环境温度及使用流体温度
-10~60℃
使用速度范围
50-500mm/s（金属限位器：50-200mm/s）
缓冲
垫缓冲（金属限位器：无缓冲）
给油
无给油
行程限位器
标准配备
行程调整范围（金属限位器）
两端各0-5mm
磁性开关
有触点（2-线式，3-线式） 无触点（2-线式，3-线式） 2-色显示式无触点（2-线式，3-线式）
日本SMC小型气动滑台MXH6-40Z高清实物
