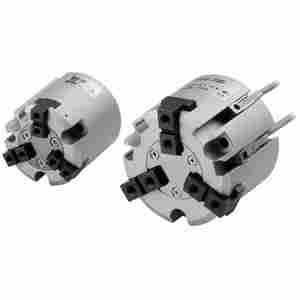

MHS3-32D平行开闭式气爪 3爪款
MHS3 系列 气爪 平行开闭型 滑动导轨方式 圆形主体 3爪型 标准型
采用楔形凸轮构造，高度小，重量轻
*适合压入等加外力的作业
重复精度±0.01mm
长行程：标准型行程2倍以上
可夹持圆筒形工件
附带中心贯通孔、中心推进器能保证工件的放下
字段描述
缸径 32 缸径 32mm
通口螺纹的种类 - M螺纹(Φ16-Φ63)、Rc(Φ80-Φ125)
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
环境温度 -10～60℃
重复精度 ±0.01
*使用频率 60
给油 不给油式
外径夹持力 74
内径夹持力 82
开闭行程 8
主体材质 铝合金
活塞材质 铝合金
手指材质 碳钢
其他特性
描述
手指开闭通口 M5X0.8
手指数 3
使用流体 空气
作动方式 双作用
*低使用压力 0.1
*使用压力 0.6
设计上的注意事项
警告
1．凡所需移动工件可能会危及人身安全或者手指有被手指夹住的情况、必须采取加盖保护罩等安全措
施。
2．一旦因停电或空气源故障导致回路压力下降、夹持力会降低、工件就有可能会脱落。请采取防止脱落
措施、以免伤及人员或损害机械设备。
3．用于非工件搬运（定位、夹紧等）的场合、请与本公司联系。
3-2.选定
警告
1 . 请将夹持点设置在限制范围内使用。
如越限制范围、过大的扭矩就会作用于手指的滑动部位、严重影响气爪的使用寿命。详情请参照产
品样本。
2 . 配件应设计的尽量轻、短。
①如配件过长、过重、就会导致开关时的惯性力增大、手指松动、严重影响使用寿命。
②即使夹持点在限制范围内、配件设计也应尽可能短、轻。详情请参照产品样本。
