对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等参数进行实时监测，RS485通讯、模拟量/脉冲量输入输出等功能。是各类高低压开关柜、电力电网、自动化控制系统电力参数在线监测的理想设备。
三相电流表电压表厂家-济南宸沃
典型应用
◆ 所有电量测量
◆ 电能计量
◆ 可取代三相测量表计、三相电量变送器
◆ 变压器、发电机组、电容器组和电动机的分布式检测
◆ 中压和低压系统
◆ SCADA、EMS、DCS集成厂商
◆ 商业和工业应用
三相电流表电压表厂家-济南宸沃
济南宸沃 销 售 电 话：05 31-555 039 18
技 术 支 持 电 话：05 31-555 039 58
功能介绍
1、电量测量
◆ 相 电 压：Ua、Ub、Uc (三相四线) 线 电 压：Uab、Ucb(三相三线)
◆ 电 流：Ia、Ib、Ic
◆ 有功功率：Pa、Pb、Pc、Psum
(有功分相功率及功率)
◆ 无功功率：Qa、Qb、Qc、Qsum
(无功分相功率及功率)
◆ 视在功率：Sa、Sb、Sc、S
(视在分相功率及功率)
◆ 功率因数：Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
◆ 频 率：F
2、电能计量
◆ 有功电能：+WH、-WH
(正向与反向有功电能) 电能脉冲常数：1000P/kWh
◆ 无功电能：+varH、-varH(正向与反向无功电能) 电能脉冲常数：1000P/kvarh
3、开关量输入/控制量输出（选配，需备注）
◆ 状态量输入：2路状态量输入，*小脉宽：1mS，时间分辩率：1mS
◆ 控制量输出：2路继电器控制输出
(CO)，额定电压：250VAC（5A）/30VDC（0.5A）
4、脉冲量输出（选配，需备注）
可选2路光耦隔离脉冲输出
输出对应量可设置为Wh、varh，光耦输出的外接上拉电阻R=Vcc/5mA，Vcc =5V/12V/24V
5、模拟量输出（选配，需备注）
3路光耦隔离模拟量输出
6、测量方式
◆ 可选择3相3线、3相4线、1相2线
◆ PT变比： 1～5000 CT变比： 1～2000
7、显示
◆ LCD液晶显示
8、通讯接口
通讯端口：RS485，MODBUS通讯规约（RTU模式）
波特率：1.2k/2.4k/4.8k/9.6k/19.2k，通讯地址：1～255
三相电流表电压表厂家-济南宸沃
技术指标
1、引用标准：
u 基本电量：GB/T22264-2008
u 有功电能：GB/T17215-2002 (IEC61036:2000)
u 无功电能：GB/T17882-1999 (IEC61268:1995)
2、精度指标
参数
精度
A相
B相
C相
量
平均
电压
电流
有功功率
无功功率
视在功率
功率因数
有功电能
无功电能
频率
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
1%rd
2%rd
0.05%rd
V1
A1
W1
var1
VA1
PF1
V2
A2
W2
var2
VA2
PF2
V3
A3
W3
var3
VA3
PF3
W
var
VA
PF
Wh
varh
Hz
VE
AE
3、输入
u 电压：额定220V (可选57.7V/100V/380V)
u 电流：额定5A (可选1A)
u 频率：45-65Hz
4、负载
u 电压：<0.5VA/相 (额定220V时)
u 电流：<0.5VA/相 (额定5A时)
5、过载
u 电流：2 倍额定连续 10倍额定10秒
u 电压：2 倍额定连续 600V
10秒
6、绝缘强度
u IEC 688 / IEC
255-3 ( 1989 )
u 2kV AC
rms 1 分钟，输入/输出/外壳/电源之间
7、电磁兼容试验
u 静电放电抗扰度试验：IEC-61000-4-2 4级 ；测试电压:8kV
u 电快速瞬变脉冲群抗扰度试验：IEC61000-4-4 3级
测试电压: 输入 1kV ； 辅助电源 2kV
u 浪涌(冲击)抗扰度试验：IEC61000-4-5 4级 ； 共模4kV电压测试
8、工作环境
u 温度：-20℃～+60℃
u 湿度：RH 20%～95%（无凝露）
9、防护等级
u 面板:IP40
10、贮藏条件
u 温度：-25℃～+70℃
u 湿度：RH 20%～95%
11、工作电源
u
AC 80-265V, 45-65Hz, DC
80-380V
u
DC 20-60V (可选)
u *功耗 6W
12、外形尺寸
u 长×宽×高=96mm×96mm×90mm
13、安装开孔尺寸
u 长×宽=91+1mm×91+1mm
三相电流表电压表厂家-济南宸沃
济南宸沃秉承“诚信、稳健、创新、越”的经营理念，产品以“稳定性、可靠性、安全性”
为目标，服务以“及时、有效、可信、贴心”为宗旨，用心服务客户。
济南宸沃环保电气设备有限公司是以研发、制造、销售、服务为一体的生产型企业，主要产品有：智能箱变环境监控系统、半导体智能除湿器、电气接点无线测温装置、智能电力仪表、变压器温控器、光伏风电箱变温控器、开关柜状态指示仪、开关柜智能操控、智能温湿度监控器、高压带电显示、加热器等各种电力二次保护类设备。
三相电流表电压表厂家-济南宸沃
济南宸沃温控器主要型号为：WD-Z2T4、WD-D2T、WD-Z2JA、WD-Z2SA
WD-Z2JSSD-B3MS-Z1ASD-Z1T4LK-MLK-MNL2K-ML2D-MWSD-T5WSD-Z3T8WSD-Z3T8SWSD-Z3T8SBWSD-Z3T8STWSD-Z3T8BW2S2D-Z3T8WSD-Z3MSW2S2D-Z3ACW-B3M2W5SD-Z3A光伏温控器CWGF-Z3A-P1B3CS

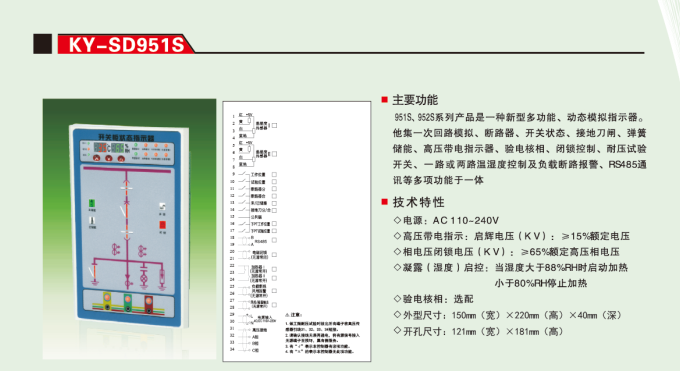

开关状态显示器主要型号：KY-SD9000KY-SD9001KY-SD9001DKY-SD9031KY-SD9032KY-SD951SKY-SD952SXTKB-971S等
