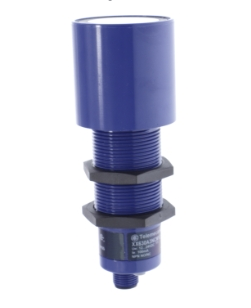

XX930A3A2M12超声波传感器输出
施耐德的模拟量输出超声波传感器性能环保
传感器类型
超声传感器
系列号
一般用途
传感器名称
XX9
传感器外形
M30圆柱型
检测系统
漫射
额定感应距离
8 m 可调 带自学按钮
材料
塑料
输出信号类型
模拟
接线技术
实物图展示
4-线
模拟量输出函数
4...20 mA
额定电源电压 [Us]
15...24 V 直流 和 逆相保护
电气连接
针型连接器 M12 4 针
检测距离
0.3…8 m
光柱角度16 °
产品
UL
cCSAus
运行温度
-20…60 °C
贮存环境温度
-40…80 °C
抗振动
+/-1 mm (f = 10…55 Hz) 符合 IEC 60068-2-6
抗冲击
30 gn 所有3个轴内 适用 11 ms 符合 IEC 60068-2-27
抗静电放电
8 kV 级别 4 符合 IEC 61000-4-2
抗电磁域
10 V/m 级别 3 符合 IEC 61000-4-3
抗瞬时脉冲能力
1 kV 级别 3 符合 IEC 61000-4-4
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
191 g
包装1高度
5.5 cm
包装1宽度
7.1 cm
包装1长度
14.2 cm
包装2的单位类别
S03
包装2的数量
18
包装2重量
4.171 kg
包装2高度
30 cm
包装2宽度
30 cm
包装2长度
40 cm
IP 保护等级
IP67 符合 IEC 60529
补充信息
机柜材料
ULTEM
前板材料
环氧树脂
螺纹类型
M30 x 1.5
电源电压范围
14…28 V 直流
可用功能
非同步模式
[Sa] 保证操作距离
0.3…8 m (学模式)
盲区
0…300 mm
传输频率
75 kHz
重复精度
2.54 %
偏移角90°
-5…5 °
探测物的*小尺寸
圆柱直径 50.68 mm 在…上 4.732 m
LED状态
设置附件: LED (双重颜色)
供电: LED (绿色)
输出状态: LED (黄)
电流消耗
60 mA
*开关能力
10...500 Ohm 过载和短路保护
设置
使用教学按钮选择斜率
maximum delay first up
1200 ms
maximum delay response
250 ms
maximum delay recovery
250 ms
标识
CE
螺纹长度
64.3 mm
高度
44 mm
宽度
44 mm
深度
118 mm
产品净重
0.115 kg
环境
符合标准
IEC 60947-5-2
XX930A3A2M12超声波传感器输出
