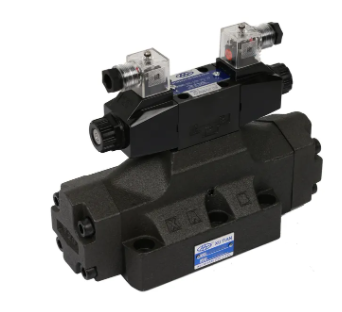

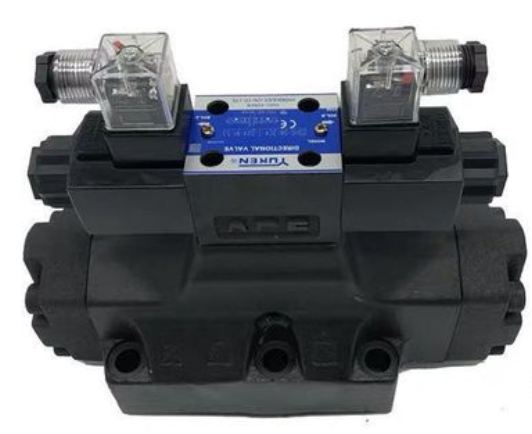

YUKEN电液换向阀DSHG-06-3C4-T-D24-N1-52T
产品特点
1、安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、以电磁换向阀控制此阀阀心方向，除具备电磁换向阀特性及功能外，达到高压、大流量控制的目的。
3、透过装拆油塞，易于实现不同控制方式和泄漏方式组合。
DSHG 系列
本電液換向閥由電磁換向閥和液控換向閥組成。
當電磁線圈通電時，先導閥切換先導油流的方向，並以之推動液控換向閥的閥軸，
從而改變液壓系統油路的油流方向。
○高壓大流量
本閥可通過大流量，如”04″口徑閥為300L/min，”06″口徑閥為500L/min，”10″口徑閥為1100L/min，
再加上高壓化31.5MPa，可使系統設計更為緊湊。
○壓力損失低
各閥都大幅度地降低了壓力損失，因而可增大了系統的節能效果。
DSHG-04-3C12-T-A100-52
DSHG-04-3C2-C1C2-T-D24-50
DSHG-04-3C2-C1C2-T-D24-N1-50
DSHG-04-3C2-C1C2-T-D24-N1-51T
DSHG-04-3C2-D24-N1-50
DSH:系列号
G:安装方式:板式连接
04:通径代号:04 06 10
3C2:阀芯类型
C1:阻尼调节器(任选)C1-P口节流 C2-A/B口节流 C1C2-P/A/B口节流
E:先导方式:E-外控，省略-内控
T:泄油方式:T-内泄，省略-外泄
A110:电磁线圈类型
N1:接线方式:接线盒型 N-插头型无指示灯 N1-插头型有指示灯
51:设计代号
DSHG-04-3C2-T-A220-N1-51T
DSHG-04-3C2-T-D24-52
DSHG-04-3C2-T-D24-N1-51T
DSHG-04-3C40-C2-T-D24-N1-51T
DSHG-04-3C4-C1C2-T-D24-N1-50
DSHG-04-3C4-C1C2-T-D24-N1-51T
DSHG-04-3C4-C2-T-D24-N1-50
DSHG-04-3C4-C2-T-D24-N1-51T
YUKEN电液换向阀DSHG-06-3C4-T-D24-N1-52T
