三相485电表，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的*电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表,本仪表可扩展红外和RS485通讯功能，为三相电能测量提供*、可靠的计量工具。
1.DTS1791型三相带485通讯电能表采用的计量模块能地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。
三相带485通讯电能表符合标准DL/T 645-1997《多功能表通讯规约》和GB/T 8《１级和２级静止式交流有功电能表》以及IEC 61036:2000。
2.工作原理
三相485电表采用三相供电方式，并在任一单相供电情况下都能正常工作。
电能表工作时，电压、电流经取样电路分别取样后，送至大规模集成电路缓冲放大，再由16位A/D转换器转换成数字信号，经数字乘法器运算后，转换成和电能大小成正比的脉冲，驱动计度器进行电能累加和驱动脉冲指示灯，并输出脉冲，供计量。
三相四线带485接口电能表功能与特点
1、具有双向计量有功电能的功能，液晶显示器显示电量；
2、具有RS-485及红外通讯，可远程方便地抄出电能表的电量；
3、可设置或回抄：电量、仪表常数、表地址、表密码等参数；
4、具有编程开关，可在线编程；
5、芯片内部具有看门狗系统，使数据更安全可靠，停电数据长久保存（连续停电可保存１０年以上）；
6、互相隔离的电源，分别为CPU、计量部分及RS485接口提供可靠的工作电源。
7、具有断相指示功能。
8、通讯规约DL/T 645—1997 和DL/T 645—2007.
3. 规格型号及技术指标
3.1规格型号
|
型 号 |
等级指数 |
参比电压Un |
电流 |
|
|
DSS6607 |
1级
2级 |
3×100V 3×380V |
3×1.5(6)A 3×5(20)A 3×10(40)A 3×15(60)A 3×20(80)A 3×30(100)A |
|
|
|
||||
|
|
||||
|
DTS6607 |
3×57.7/100V 3×220/380V |
|
||
|
|
||||
|
|
3.2基本误差（ 平衡负载基本误差极限）
|
电 流 值 |
功率因数(COSφ) |
误差极限(%) |
||
|
直接接入仪表 |
经互感器仪表 |
1级 |
2级 |
|
|
0.05Ib≤I＜0.1Ib |
0.02In≤I＜0.05In |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib≤I＜Imax |
0.05In≤I＜Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1Ib≤I＜0.2Ib |
0.05In≤I＜0.1In |
0.5(感性) |
±1.5 |
±2.5 |
|
0.8(容性) |
±1.5 |
— |
||
|
0.2Ib≤I≤Imax |
0.1In≤I≤Imax |
0.5(感性) |
±1.0 |
±2.0 |
|
0.8(容性) |
±1.0 |
— |
||
注：(Ib为基本电流 In为额定电流 Imax为电流)
不平衡负载各电流点的百分数误差极限为1级表±2.0，2级表±3.0。
3.3起动
在参比电压、参比频率及功率因数为1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能起动，并连续计量电能。
3.4潜动
电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
3.5工作电压范围
正常工作电压：0.9Un～1.1Un
极限工作电压：0.7Un～1.15Un
3.6功耗
电压线路功耗：≤2W(10VA)
电流线路功耗：≤4.0VA
3.7环境条件
正常工作温度：-10℃～+45℃,
工作极限温度：-25℃～+55℃,
存贮和运输温度：-25℃～+70℃
相对湿度：年平均≤75%

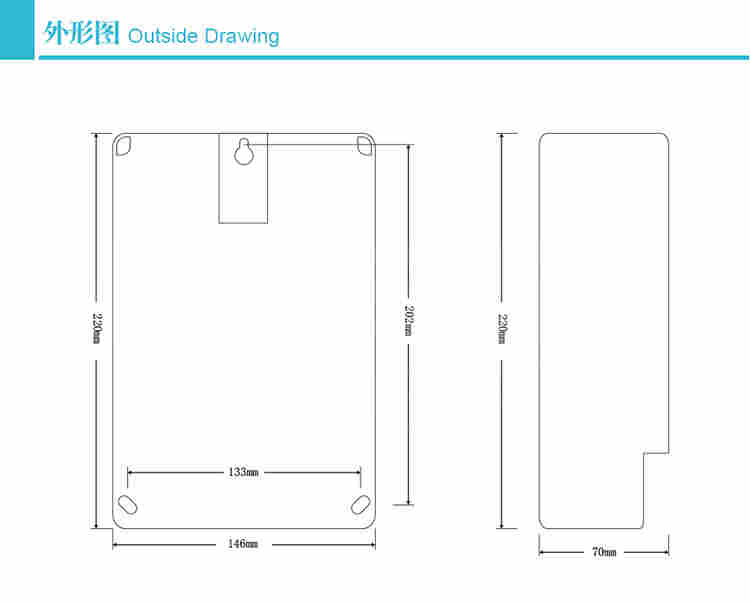

3.9重量：约1.5kg；
3.10安全性能：产品符合GB/T 17215-2002规定的各项安全指标和要求。
3.11电量显示采用7位液晶显示,6位整数,1位小数.
