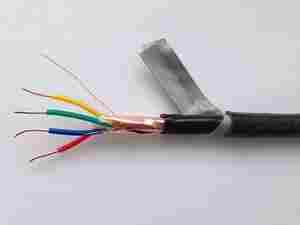

电源线ZRB-KVVP2-22-4*4mm2执行标准：GB/T9330—2008，适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等 场合使用的聚氯乙烯绝缘，聚氯乙烯护套控制电缆。
一、电源线ZRB-KVVP2-22-4*4mm2：产品特点及用途适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能优越，广泛用于计算机测控装置。
二、电源线ZRB-KVVP2-22-4*4mm2：本产品执行标准：GB/T9330—2008，适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等 场合使用的聚氯乙烯绝缘，聚氯乙烯护套控制电缆。
三、电源线ZRB-KVVP2-22-4*4mm2型号说明
|
非屏蔽型号 |
型号名称说明 |
|
KVV |
铜芯聚氯乙烯绝缘聚氯乙烯护控制电缆 |
|
KVVR |
铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
|
KYJV |
铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 |
|
KYJVR |
铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
|
带屏蔽型号 |
型号名称说明 |
|
KVVP |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽控制电缆 |
|
KVVP2 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 |
|
KVVP3 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铝箔屏蔽控制电缆 |
|
KVVRP |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽控制软电缆 |
|
KVVRP2 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制软电缆 |
|
KVVRP3 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铝箔屏蔽控制软电缆 |
|
KYJVP |
铜芯聚氯乙烯绝缘聚氯乙烯护套控铜线编织屏蔽控制电缆 |
|
KYJVP2 |
铜芯聚氯乙烯绝缘聚氯乙烯护套控铜带屏蔽控制电缆 |
|
KYJVP3 |
铜芯聚氯乙烯绝缘聚氯乙烯护套控铝箔屏蔽控制电缆 |
|
KYJVRP |
铜芯聚氯乙烯绝缘聚氯乙烯护套控铜线编织屏蔽控制软电缆 |
|
KYJVRP2 |
铜芯聚氯乙烯绝缘聚氯乙烯护套控铜带屏蔽控制软电缆 |
|
KYJVRP3 |
铜芯聚氯乙烯绝缘聚氯乙烯护套控铝箔屏蔽控制软电缆 |
|
铠装型号 |
型号名称说明 |
|
KVV22 |
铜芯聚氯乙烯绝缘聚氯乙烯护钢带铠装控制电缆 |
|
KVVP22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢带铠装控制电缆 |
|
KVV32 |
铜芯聚氯乙烯绝缘聚氯乙烯护钢丝铠装控制电缆 |
|
KVVP32 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢丝铠装控制电缆 |
|
KYJV22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装装控制电缆 |
|
KYJVP22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢带铠装装控制电缆 |
|
KYJV32 |
铜芯聚氯乙烯绝缘聚氯乙烯护套钢丝凯装控制电缆 |
|
KYJVP32 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢丝铠装控制电缆 |
四、控制电缆导体类型及电阻
|
导体标称截面 |
导体根数/单丝直径mm |
导体根数/单丝直径mm |
导体根数/单丝直径mm |
20℃时导体直流电阻Ω/km |
20℃时导体直流电阻Ω/km |
|
mm2 |
A |
B |
R |
A、B |
R |
|
0.5 |
1/0.80 |
7/0.30 |
16/0.20 |
≤ 36.0 |
≤ 39.0 |
|
0.75 |
1/0.97 |
7/0.37 |
24/0.20 |
≤ 24.5 |
≤ 26.0 |
|
1 |
1/1.13 |
7/0.43 |
32/0.20 |
≤18.1 |
≤19.5 |
|
1.5 |
1/1.38 |
7/0.52 |
30/0.25 |
≤12.1 |
≤13.3 |
|
2.5 |
1/1.78 |
7/0.68 |
49/0.25 |
≤ 7. 41 |
≤ 7. 9 8 |
五、电源线ZRB-KVVP2-22-4*4mm2规格
|
2×0.75 |
4×4 |
8×1.5 |
14×0.75 |
24×1.5 |
44×1.5 |
|
2×1.0 |
4×6.0 |
8×2.5 |
14×1.0 |
24×2.5 |
44×2.5 |
|
2×1.5 |
5×0.75 |
8×4 |
14×1.5 |
27×0.75 |
48×0.75 |
|
2×2.5 |
5×1.0 |
8×6 |
14×2.5 |
27×1.0 |
48×1.0 |
|
2×4.0 |
5×1.5 |
10×0.75 |
14×4 |
27×1.5 |
48×1.5 |
|
2×6.0 |
5×2.5 |
10×1.0 |
14×6 |
27×2.5 |
48×2.5 |
|
3×0.75 |
5×4 |
10×1.5 |
16×0.75 |
30×0.75 |
52×0.75 |
|
3×1.0 |
5×6 |
10×2.5 |
16×1.0 |
30×1.0 |
52×1.0 |
|
3×1.5 |
7×0.75 |
10×4 |
16×1.5 |
30×1.5 |
52×1.5 |
|
3×2.5 |
7×1.0 |
10×6 |
16×2.5 |
30×2.5 |
52×2.5 |
|
3×4.0 |
7×1.5 |
12×0.75 |
19×0.75 |
37×0.75 |
61×0.75 |
|
3×6.0 |
7×2.5 |
12×1.0 |
19×1.0 |
37×1.0 |
61×1.0 |
|
4×0.75 |
7×4 |
12×1.5 |
19×1.5 |
37×1.5 |
61×1.5 |
|
4×1.0 |
7×6 |
12×2.5 |
19×2.5 |
37×2.5 |
61×2.5 |
|
4×1.5 |
8×0.75 |
12×4 |
24×0.75 |
44×0.75 |
2*10 |
|
4×2.5 |
8×1.0 |
12×6 |
24×1.0 |
44×1.0 |
2*16 |
