模块化控制器（工艺/温度控制器）

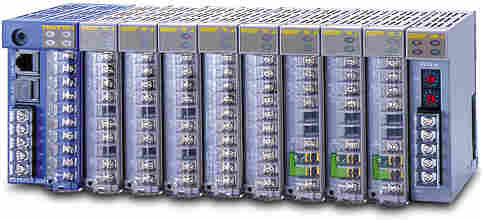

SR 迷你 HG SYSTEM （H-PCP-G / H-LNK-A）
可连接到 CC-Link
测量精度：±0.3% 跨度（通用型），±0.1% of 跨距（高精度型）
采样周期：0.5 秒（通用），0.1 秒（高精度）
可连接CT输入模块
主要特点
可在 CC-Link 上配置多点温度控制和监控系统
■ 可与CC-Link主站无程序连接 。
• 可连接功能模块：
温度控制模块（H-TIO-A、B、C、D、E、F、G、H、J）
电流检测器输入模块（H-CT-A）
主要规格
有关配置设备列表，请参阅 SR 迷你 HG 系统。
H-PCP-G 模块
基本功能
数据管理功能 ：运行数据 、 系统数据
单元诊断功能 ： 功能模块构成检查
数字输出
故障输出（1 点）：继电器触点输出 1a 触点
数字输出（4 点）：
1）继电器触点输出 1a触点
2）开路集电极输出 DC12/24V
输出类型：*和第二温度报警（ALM1 和 2）
通信功能
通信方法：RS-422A / RS-232C
协议：ANSI X3.28 （1976） 2.5 B1
<一般规格>
电源电压（额定值）:D C24V
允许的环境温度：0~50°c
重量：约320g
安全标准：UL UL61010-1
cUL CAN/CSA-22.2 NO.61010-1
CE 标记：低压指令 （LVD） EN61010-1
EMC 指令 EN61326-1
RCM EN55011
H-LNK-A 模块
模块类型：远程设备站
占用站数：4个站占有
传输速度：156k、625k、2.5M、5M、10Mbps **传输距离因传输速度而异
通信项目：
1） 远程继电器
第1警报状态、第2警报状态、倦怠状态、加热器断线警报状态、PID/AT状态、控制停止/开始
2） 远程寄存器（只读）
温度测定值、加热侧操作输出值、冷却侧操作输出值、电流检测器输入测定值、控制停止/开始状态、小数点位置、设定值监视器、控制回路断线警报状态、错误代码
3） 远程寄存器（读/写）
温度设定值、PID/AT切换、加热侧比例带、冷却侧比例带、积分时间、微分时间、控制响应参数、PV偏压、第1警报设定值、第2警报设定值、加热侧比例周期、冷却侧比例周期、重叠/死带、加热器断线警报设定值、运转模式切换、存储区域编号、自动/手动切换、手动输出值、LBA使用选择、LBA时间 ，LBA 死带
远程寄存器通道规格：16通道规格、8通道规格
<一般规格>
允许的环境温度：0~50°c
重量：约200g
安全标准：UL UL61010-1
cUL CAN/CSA-22.2 NO.61010-1
CE 标记：低压指令 （LVD） EN61010-1
EMC 指令 EN61326-1
