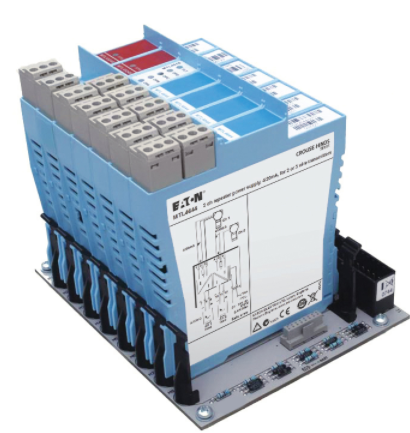

MTL4614D英国MTL安全隔离器输出方式
开关/接近
检测器接口
1 通道，双输出，LFD，反相
该 MTL4614D 使两个安全区域负载被控制，通过
继电器，由接近探测器或开关。
标配 3 端口隔离
*模块/通道封装密度
低功耗
快速安装和释放机制
多通道 I/O 模块
断线和接地故障保护
选中时，开路或短路
现场接线中的电路状况由线路故障检测器检测
(LFD) 设施，并在模块顶部指示。开关是
用于选择反相并启用线路故障检测。
规格
另见通用规范
数字输入
MTL4604 1个开关/接近输入，相位反转+ LFD
MTL4610 4个开关/接近输入，固态输出
MTL4611 1个开关/接近输入，c / o继电器输出
MTL4613 2个开关/接近输入，固态输出
MTL4614 1个开关/接近输入，继电器+ LFD警报
MTL4616 2个开关/接近输入，继电器
MTL4617 2个开关/接近输入，继电器+ LFD警报
通道数
一
输入
符合 BS EN60947–5–6:2001 标准的输入
接近探测器 (NAMUR)
施加到传感器的电压
7 至 9V 直流，从 1kΩ ±10%
输入/输出特性
正常阶段
如果输入 > 2.1mA（输入电路中 < 2kΩ），则输出关闭
如果输入 < 1.2mA（输入电路中 > 10kΩ），则输出打开
迟滞：200µA (650Ω) 标称
线路故障检测 (LFD)（选择时）
用户可通过设备侧面的开关进行选择。线路故障是
由 LED 指示。通道输出继电器断电，如果
检测到输入线路故障
如果 Iin < 50µA，开路警报开启
如果 Iin > 250µA，开路警报关闭
如果 Rin < 100Ω，短路报警
如果 Rin > 360Ω，短路报警关闭
注意：使用带触点输入的 LFD 设备时必须安装电阻器
500Ω 至 1kΩ 与开关串联
20kΩ 至 25kΩ 与开关并联
输出
两个，带常开触点的单极继电器
注意：必须充分抑制无功负载
继电器特性
触点额定值：10W，0.5A，35V dc
LED指示灯
绿色：电源指示
黄色：通道状态，输出通电时亮
红色：LFD 指示，当检测到线路故障时亮起
*电流消耗
24V 直流时为 29mA
单位内功耗
24V 时为 0.7W
