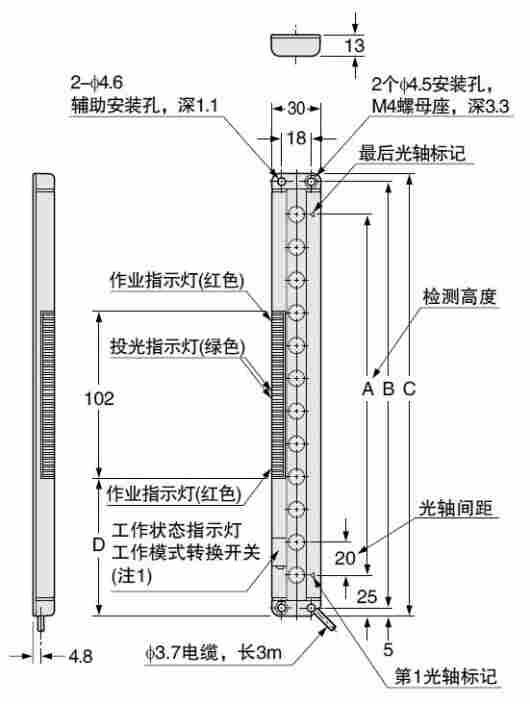

NA2-N16-PN，SUNX薄型区域传感器规格/尺寸
并行安装的防干扰设置
将两个传感器设为不同的投光频率以防止相互干扰。
同时使用两个传感器可进行更广区域的检测。设定频率可根据亮起的投光指示灯数量确定。
大检测高度540mm(28光轴)
实现了大可达540mm(28光轴)的检测高度。光轴间距20mm(小检测物体φ30mm)，检测距离5m，满足多种需求。
清晰易见的大型作业指示灯
投光器和受光器两面都装有清晰易见的红色作业指示灯，高度为102mm。 当检测输出直接连接作业指示灯输入时，还可作为大型工作状态指示灯使用。
仅13mm厚的薄身材
仅13mm厚，30mm宽，薄身NA2-N系列。与您的设备正好吻合，不会干扰作业。
6种检测高度
除原有的12、16和20光轴型外，此系列还包括8、24和28光轴型。有检测高度从540mm(28光轴)至140mm(8光轴)的多种型号可供选择。
5m电缆长度型
NPN输出型中备有5m电缆长度型(标准长度为3m)。
请在型号末尾加注“-C5”进行订购。
(例)NA2-N8的5m电缆长度型为“ NA2-N8-C5”
NA2-N8 8 140
NA2-N12 12 220
NA2-N16 16 300
NA2-N20 20 380
NA2-N24 24 460
NA2-N28 28 540
NA2-N8-PN 8 140
NA2-N12-PN 12 220
NA2-N16-PN 16 300
NA2-N20-PN 20 380
NA2-N24-PN 24 460
NA2-N28-PN 28 540
光轴数 8光轴 12光轴 16光轴
型
号 NPN输出 NA2-N8 NA2-N12 NA2-N16
PNP输出 NA2-N8-PN NA2-N12-PN NA2-N16-PN
检测高度 140mm 220mm 300mm
检测距离 5m
光轴间距 20mm
检测物体 φ30mm以上不透明体(完全遮光物体)
电源电压 12～24V DC±10％ 脉动P-P10％以下
输出
NPN开路集电极晶体管
・大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)
PNP开路集电极晶体管
・大源电流：100mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：2V以下(源电流为100mA时)
1V以下(源电流为16mA时)
环
境
性
能 保护构造 IP40(IEC)
使用环境温度 －10～＋55℃(注意不可结露、结冰)，存储时：-10～＋60℃
使用环境湿度 35～85％RH，存储时：35～85％RH
使用环境照明度 白炽灯：受光面照明度3,000lx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度500m/s2(约50G) X,Y和Z方向各3次
投光元件 红外线LED(投光波峰波长：870nm(注3)、调制式)
材质 外壳：耐热ABS，前罩：聚酯，显示罩：丙烯
电缆 0.2mm2 4芯橡皮电缆，长3m
电缆延长 使用0.2mm2以上的电缆时，投光器和受光器的全长均可延长至25m
