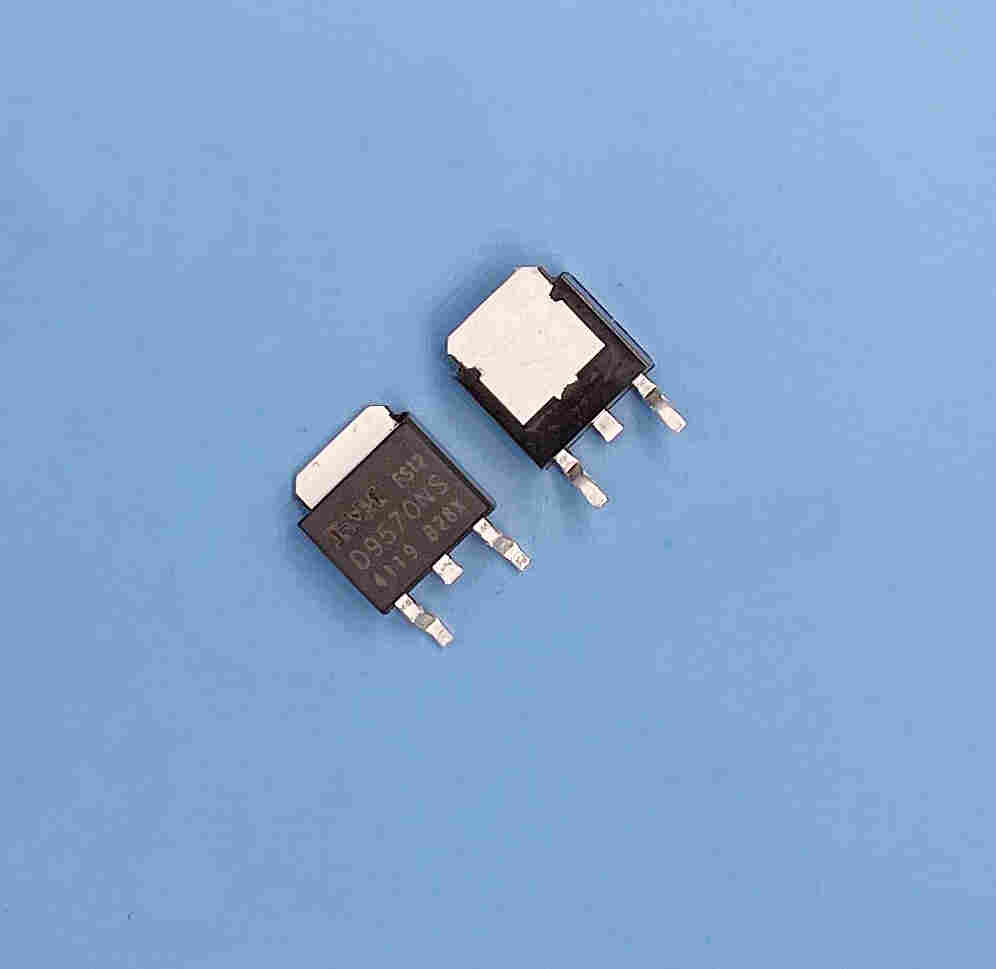

代换AP60N03应用充电宝MOS管封装
AP60N03SO-8内部封装结构
AP60N03这四种限制对其电学和热学性能有着极大的影响。随着电流密度的提高，MOSFET厂商在采用SO-8尺寸规格时，同步对焊线互连形式进行了改进，用金属带、或金属夹板代替焊线，以降低封装电阻、电感和热阻。
AP60N03增加漏极散热板
AP60N03标准的SO-8封装采用塑料将芯片包围，低热阻的热传导通路只是芯片到PCB的引脚。而底部紧贴PCB的塑料外壳是热的不良导体，故而影响了漏极的散热。
AP60N03技术改进就是要除去引线框下方的塑封化合物，方法是让引线框金属结构直接或加一层金属板与PCB接触，并焊接到PCB焊盘上，这样就提供了更多的散热接触面积，把热量从芯片上带走；同时也可以制成更薄的器件。
代换AP60N03应用充电宝MOS管-华镁工厂优势
1)代换AP60N03研发 生产
从研发、设计到工厂制造一体化（IDM+Foundry模式），并与晶圆厂达成战略合作，80%由中芯国际、台湾力积电提供。
来自国内一线厂家的数名15年以上研发经验的工程师和FAE工程师，专注于电源保护（锂电池保护、储能方面）、电机驱动市场上的应用，并提供个性化开发，产品更新迭代。
公司是国内率先推出量产级1200V 1700V SiC MOSFET的单位，目前拥有SiC MOSFET 量产产品 7款。Trench MOSFET和 SGT MOSFET量产产品达千款，现货库存充足，中低压型号规格齐全。
交期快，无论是新老产品更新到出品，还是量产产品出货。
2）代换AP60N03多种工艺 多种规格
公司拥有中高压平面 MOSFET，600V~1200V SJ MOSFET ，第三代Trench Mos和SGT MOS等工艺，并申请了相关。
中高压平面 MOSFET 系列（40V-1500V）
》 *的横向变掺杂技术终端实现技术；
》专有的功率MOS结构；
已*研发600V~1200V SJ MOSFET
》采用多次外延工艺制作，与trench工艺相比，具有优异的抗EMI
及抗浪涌能力
》采用电荷平衡理论的器件结构，Ronsp明显下降
》可集成快恢复二极管
Trench Mos产品
》拥有完整的trench mos产品体系，电压范围从-100V~200V
SGT Mos产品
》拥有30V、40V、60V、80V、100V的产品系列
》在同等参数情况下，内阻更小，芯核产热小，启动更快
以上产品华镁申请了多项，在锂电池保护方面我们拥有5项，专注MOS管领域
3）代换AP60N03数据对标 实力体现
|
产品名 |
沟道类型 |
封装形式 |
VDS（V） |
ID（A） |
VGS（V） |
VTH（V） |
RDSON @10V （mΩ） Typ |
|
华镁D85V43N |
N |
TO-252 |
30 |
85 |
±20 |
1.7 |
3.7 |
|
国外IRLR8726 |
N |
TO-252 |
30 |
86 |
±20 |
1.8 |
4 |
|
华镁D8507NX |
N |
TO-252 |
30 |
80 |
±20 |
1.6 |
4.8 |
|
国内 3080 |
N |
TO-252 |
30 |
80 |
±20 |
1.6 |
5.5 |
华镁无论与国内还是国外数据对标，在内阻上更低，芯片产热更低
4）购买无忧 省心省时
售前：有FAE提供*的选型意见，并可免费为客户提供其他产品的检测
售中：提供样品的定制，出样周期短
售后：出现产品售后问题，有相应工程师提供*意见，分析问题，解决问题。根据客户市场应用，提供定制化产品，更新迭代
华镁为整机设备厂、线路板厂、代理贸易商提供更为便捷省心的服务以及一体化的解决方案。
代换AP60N03应用场合
产品广泛应用于各行各业消费类电子，电源保护及电机驱动。
家用电子类：移动电源、充电宝、电子雾化器、蓝牙音箱、电子烟、点读笔/点读机、无线电风扇、蓝牙耳机、吸尘器、加湿器、美容仪、香薰机、手机云台、洗地机、录音机、筋膜枪、扫地机器人等等
电动车类：电动自行车、电动滑板车、平衡车、电动助力车、电动三轮车、电摩、平衡车、三轮电动车、代步车、电动单车
电动工具类：电动扳手、手电钻、角磨机、喷雾器
电动玩具类：、打鱼机、儿童电动玩具
其他：太阳能LED路灯
代换AP60N03常见问题
AP60N03本二级管故障：不同的拓扑和电路中，MOS管具有不同的作用。例如，在LLC中，体二极管的速度也是影响MOS管可靠性的一个重要因素。由于二极管本身是寄生参数，因此很难区分漏源体二极管故障和漏源电压故障。二极管故障的解决方案主要是通过结合自身电路来分析。
例
锂电池保护板做充放电开关使用
一般情况下，MOS都处于开或关的状态，不用考虑MOS的开关速度，会在整体电路上设计了快速关闭回路。
要注意以下几个点：
1，注意DS电压，设计选型留有足够的余量。按照1.5倍MOS管的BVDDS
2，注意工作电流与保护电流，经验值是3~4倍以上为MOS的ID(DC) 。
3，多颗MOS并联，电流的余量尽量再大一点。
4，走大电流的方案，要综合考虑封装散热，内阻。
5，驱动电压要了解，尽量使MOS工作在完全开启状态，对于单片机驱动的方案，尽量低开启的MOS。
另外在选用MOS管时要注意沟道类型，BVDDS ，ID导通电流，VGS(th)，RDSON这几项参数。
