约克TDSH355XL丙烷压缩机维修作业指导书
设备结构原理及工艺流程图
RWBⅡ856E-BC天然气冷冻机组主要由双螺杆压缩机、电机、油分离器、油冷却器、油泵、冷凝器、热虹吸储罐、丙烷蒸发器、过滤器、控制柜等组成。

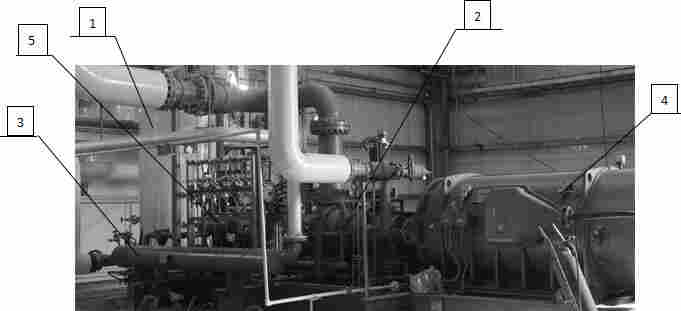

附图：冷冻机组结构见图1。
1—油分离器；2—双螺杆压缩机；3—油冷却器；4—电机；5—过滤器
工作原理:
从丙烷蒸发器气液分离器出来丙烷蒸汽（-10.6℃，340KPa）经过滤器、单流阀进入双螺杆压缩机的吸入端，经吸入、压缩、排出三个阶段，将丙烷蒸汽增压至1100—1250KPa（64.6℃）后排出，再经冷凝器冷却至丙烷液体储存到热虹吸储罐供丙烷蒸发器使用。该冷冻机组主要用于对天然气进行冷却至-25℃左右，使天然气中的部分水分子析出，达到降低水露点的作用。
设备操作程序
1 准备工作
1.1 检查丙烷压缩机出口油气分离器润滑油液位（液位位于第二观察口中部即可），凝聚过滤器观察孔应无液位。
1.2 检查电机润滑油液位，液位保持在油镜2/3—4/5。
1.3 导通润滑油系统，确认以下阀门处于打开状态：滑油单向阀、过滤器进、出口阀、滑阀。
1.4 确认丙烷蒸发器、经济器液位保持在1/3-2/3之间。
1.5 确认进气缓冲罐无液体。
1.6 确认压缩机组仪表信号正常。
1.7 各参数设点检查，包括吸气压力、排气压力和温度、滑油温度、电机电流，并确认油分离器油温高于25℃。
1.8 确认控制面板上无报警信号，有则查明原因并排除后进行复位消除报警。
1.9 检查流程：打开压缩机进出口阀门、经济器进出口阀门、经济器温控隔离阀；打开油冷却器至热虹吸储罐气相平衡阀、进出口阀、两个丙烷蒸发器的进出口阀。
1.10 申请办理丙烷压缩机组用电票。
2.0 起动与运行
2.1 控制面板和主电源送电。
2.2 将滑阀滑块设置为手动状态，手动减载滑阀滑块至*小状态。
2.3 按启动键，启动压缩机，约两分钟后，观察吸气压力与设定压力应接近。
2.4 确认冷凝器水泵和风扇正常运行。
2.5 运转期间，操作人员观察压力在规定压力范围及运转正常；
3.0停车
3.1 进入滑阀滑块模式，打“手动”按钮，手动减载滑阀至5%以内。
3.2 按下控制面板上“停机”按钮。
3.3 关闭经济器进压缩机进口阀和压缩机进、出口阀。
3.4 关闭冷却水系统。
3.5 若需停丙烷系统，停机后关闭两个蒸发器进出口阀。
