差压变送器该如何接线安装使用必须知道的这点儿事~

发布时间:2017-08-05

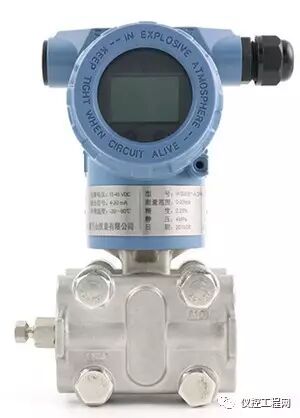

差压变送器是一种在工业生产中使用非常广泛的仪表,通过其测量的物理参数也很多,诸如压力,液位,流量都可以通过其获时,对于工业生产中有着重要的意义。

差压变送器在工业生产中应用很广泛,用来测量工业流量效果十分显著。通常与孔板流量计,V锥流量计,弯管流量计,威力巴流量计,阿牛巴(均束管)流量计等进行配套使用。

差压变送器作为过程控制系统的检测变换部分,将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC 4mA20mA电流),作为显示仪表、运算器和调节器的输入信号,以实现生产过程的连续检测和自动控制。


差压变送器接线步骤

1.拆下电子外壳。

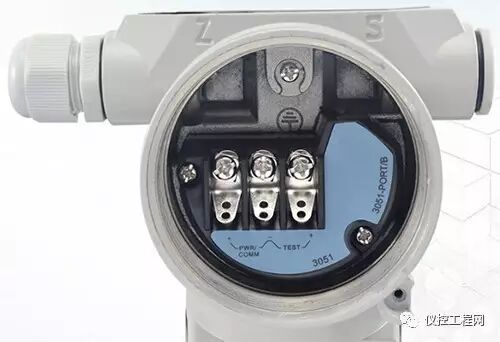

2.将正极导线接到“PWR/COMN”接线端子上,负极导线接到“-”接线端子上。注意不得将带电信号线与测试端子(Test)相连,因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得佳的测量效果,为了保证正确通讯,应使用24AWG或更高的电缆线。
3.用导管塞将变送器壳体上未使用的导管接口密封。
4.重新拧上表盖。


差压变送器的安装要求

差压变送器的安装图可详见:“压力变送器安装示意图与说明

1.差压变送器在工艺管道上的安装位置与被测介质有关,为了获得较好的安装效果,应注意考虑下面情况:

  1. 防止变送器与腐蚀性或过热的被测介质直接接触;

  2. 防止渣滓在引压管内沉积,堵塞;

  3. 正负压两侧引压管的长度应尽量相同;

  4. 正负压两侧引压管内的液柱压头应保持平衡;

  5. 引压管安装在温度梯度和温度波动小的地方。

2.测量液体流量时,差压变送器应安装在被测管道的旁边或下面,以便气泡排入管道中;
3.测量气体流量时,差压变送器应安装在被测管道的旁边或上面,以便积聚的液体容易流入管道中;
4.测量蒸汽流量时,差压变送器应安装在被测管道的下面,以便冷凝水能充满在引压管中。
应特别注意,测量蒸汽或其它高温介质时,要防止差压变送器接触介质的温度过变送器使用的极限温度。


投运和零点校验

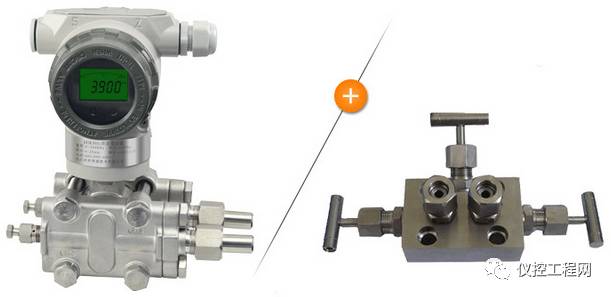

1.一体化三阀组与差压变送器投入运行时的操作程序:

首先,打开差压变送器上两个排污阀,而后打开平衡阀,再慢慢打开二个截止阀,将导压管内的空气或污物排除掉,关闭二个排污阀,再关闭平衡阀,变送器即可投入运行。

2.差压变送器零点在线校验操作程序:

先打开平衡阀,关闭二个截止阀,即可对变送器进行零点校验。

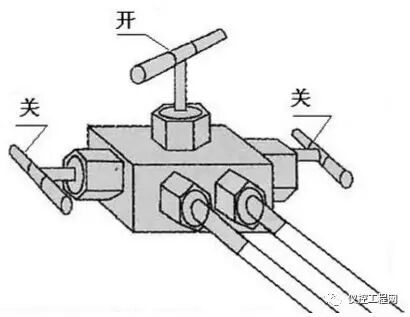

调零时三阀组状态

3.差压变送器调零注意事项:

①零位调整螺钉和量程调整螺钉切勿搞错。安装现场切勿进行差压变送器的量程调整;
②差压变送器调零时正负压室及两侧引压管温度必须相同,如果两侧有温差则调整的零点会随时间产生漂移;
③若在现场用变送器进行正、负迁移补偿,则应在投运运状态下做零位调整。若迁移量过大,则不能再差压变送器上进行迁移补偿。


日常使用中的注意事项

1.切勿用高于36V电压加到变送器上,导致变送器损坏;

2.切勿用硬物碰触膜片,导致隔离膜片损坏;

3.被测介质不允许结冰,否则将损伤传感器元件隔离膜片,导致变送器损坏,必要时需对变送器进行温度保护,以防结冰;

4.在测量蒸汽或其他高温介质时,其温度不应过变送器使用时的极限温度,高于变送器使用的极限温度必须使用散热装置;

5.测量蒸汽或其他高温介质时,应使用散热管,使变送器和管道连在一起,并使用管道上的压力传至变压器。当被测介质为水蒸气时,散热管中要注入适量的水,以防过热蒸汽直接与变送器接触,损坏传感器;

6.在压力传输过程中,应注意以下几点:

  1. 变送器与散热管连接处,切勿漏气;

  2. 开始使用前,如果阀门是关闭的,则使用时,应该非常小心、缓慢地打开阀门,以免被测介质直接冲击传感器膜片,从而损坏传感器膜片;

  3. 管路中必须保持畅通,管道中的沉积物会弹出,并损坏传感器膜片。


差压变送器在使用过程中,一定要严格按照要求进行安装、接线、调零、调量程,按正确的方式进行投运,只有这样,才能实现测量的准确可靠。
