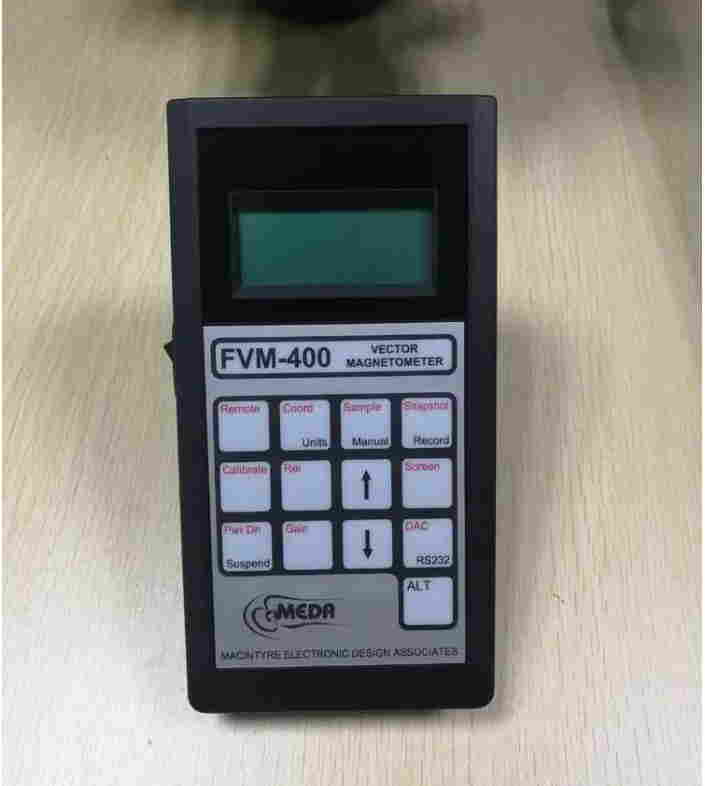

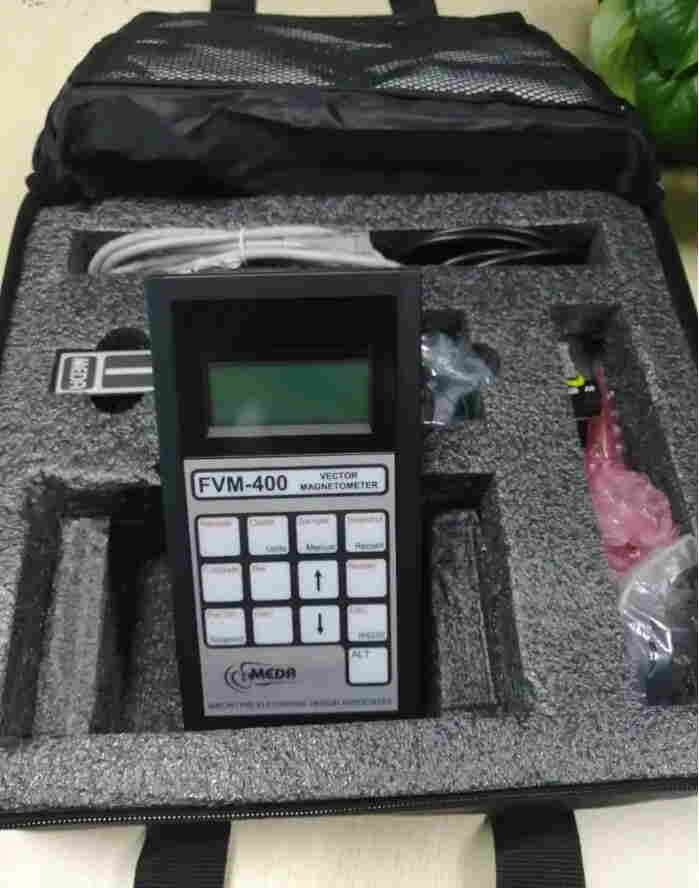

美国MEDA高斯计​ FVM400

vm400矢量磁通门计是精度的测量磁场矢量的仪器。它小巧的尺寸、便携的设计使它成为现场和实验室的理想选择。

高分辨率

五位的数字显示使它在100,000nt磁场的时候分辨率能够达到1nt,因此它能够测量大磁场的细微变化，比如地磁场。

两种坐标表示

使用者可以选择直角坐标或者极坐标显示磁场的分量。在测量磁场大小和方向的时候极坐标有的便利性，它不需要人工的计算就能得到想要的数据。

单位可选

使用者可以选择显示的单位:nt、μt或者mg，而不需要记住这些单位之间的换算系数。

 相对显示模式

想对测量模式能够测量磁场和初始值之间的变化，一个简单的rel按键可以清空当前的显示的值，然后显示和原磁场之间的差值。直到再次按rel键。

多路模拟输出

通过一个8芯的微din联接器，原始的模拟磁强计信号和处理过的信号一样可以用来记录或进一步的处理。

远程控制

fvm-400能够通过标准的rs232串口远程控制，速度9600波特。在远程控制状态下，使用者能够设定测量参数，获取样本初始的数据记录或者之前存储的数据。

 数据存储

fvm-400有三种数据存储模式：快速存储（snapshot）,自动存储（record）和手动存储（manual）,快速存储功能存储7.5秒钟的数据，速度是69.5个样本每秒钟。自动存储功能存储30秒数据，速度是17.4个样本每秒钟。在手动存储模式下，使用者决定什么时候存储样本数据。存储的数据可以在显示屏上显示，传送到模拟输出端口或者rs232端口。

 fm300前面板软件

 随fvm-400配套的软件包提供通过rs232端口连接到个人计算机上，并能够下载、显示和存储fvm-400的数据。同时软件还提供通过网络服务器和通过因特网存储数据。

特征及应用:

?         高分辨率测量：在100，000nt的磁场下，分辨率1nt

?         ±0.25﹪的基本分辨率

?         可选的显示单位:nt、μt或者mg

?         三轴矢量同时在屏幕上显示

?         或者相对显示模式

?         六组模拟输出信号

?         三组数据存储模式

?      rs232远程控制操作

技术说明书

磁场的测量

1.        在25±5℃检测，在调零之后。大调零磁场值是20nt。

2.        在xy平面上x轴和磁场矢量之间的夹角。

3.        磁场矢量和xy平面之间的夹角。

模拟输出：

1.       对应于或者相对（x，y，z）或者（r，d，i）分量取决于选择模式。

2.       对应于分量（x，y，z）。

数据存储：

 串口：三电缆rs232接口，传输速度9600波特，一个开始码，一个中指码，无奇偶校验码。角度量：x和y轴传感器被安置在平行于底面、并分别平行于长度和宽度边长方向，偏差不过±0.25°。z轴传感器被安置在底面垂直方向，偏差不过±0.25°。传感器度被正确的安排在坐标系统中。

说明书

温度范围：0-50℃

电源：两组9v电池。锂电池是佳的选择，但也可以选择碱性电池。标准工作电源消耗550mw，但电源低于20mw的时候，电池不能继续工作。

工作时间：锂电池可持续连续工作24小时，碱性电池可连续工作4小时。fvm-400在没有按键操作10分钟后自动关机。在这种状态下，模拟输出回路也自动关闭以减少电池的消耗。按任何键将唤醒fvm-400。fvm-400锂电池能够在这种省电状态下持续工作150小时。

探头的尺寸：25.4mmw×25.4mmh×100.4mml(1’’w×1’’h×4’’l)

电子部件尺寸：100mmw×44mmh×193mml(3.94’’w×1.73’’h×7.60’’l)

探头到电子部件电缆长度：标准7英尺。其他长度可选，长能够达到100英尺。

 显示：4行16字节lcd显示。显示区尺寸60mmh×24mml(0.95’’h×2.36’’l) fvm-400矢量磁力计操作功能以下的操作功能可以通过前面板薄膜案件实现。

1alt键必须先按一下以激活这项功能。

 fvm-400矢量磁力计 传感器结构

 下图表示了磁通门计传感器元件的位置。所有的尺寸单位是英寸。       传感器由两个环形磁通门元件组成。每个环形的磁芯有两个正向的信号绕组。这些绕组测量磁场y和z轴分量。第二个环形磁芯有一个单独的线圈，相对个线圈，绕线方向是正绕向的，测量磁场的x轴分量。传感器通过标准、简单的rj45 8芯扁平电缆连接。      在校验过程中，传感器轴安置在测量底表面和前边缘。测量的组分然后被用一个矩阵变换数字校验。修正后的矢量组分在显示屏上单独的显示和计算成极坐标。 显示格式 如下图所示，fvm-400有四行16字节lcd显示。所有三矢量组分和电池状态和电源模式在显示屏上共同显示。

fvm-400矢量磁场计

模拟输出联接器

模拟输出信号可以通过在fvm-400右边的8芯的microdin联接器传输。下图表明了联接器的机械机构示意图和连接线的排列位置。模拟输出的磁强计信号是不能够校验的，但是他们的精度优于±5%。模拟输出的值对应于直角坐标系磁场组分的量值。同样模拟输出的范围和比例因子是固定的。磁强计模拟输出的频率响应高于100hz, 因此当要测量的信号频率过基本fvm-400数字处理信号10hz时，模拟输出是非常有用的。      dac输出信号起源于fvm-400校准数字信号处理器，dac输出比例因子，范围，分辨率和矢量组分和选择的坐标系统，独立组分步长和独立组分测量模式（abs或者rel）  注意：当选择极坐标显示，x’、y’和z’dac输出对应于r，d，i值。
