ITV3050-33F4BL4 日本SMC电气比例阀使用
基本描述

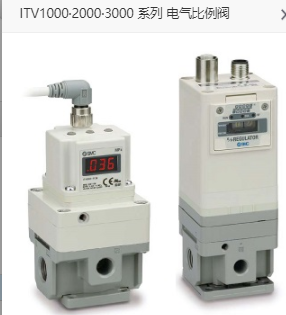

ITV1000·2000·3000 系列 电气比例阀
SMC的电气比例阀型号
ITV3050-01F4N-Q
ITV3050-01F4S
ITV3050-023BL
ITV3050-043CL4
ITV3050-043N
ITV3050-044N
ITV2031-212BL
ITV2031-212BL2
ITV2031-212BL5
ITV2031-212BS
ITV2031-212CL
ITV2031-212S
ITV2031-212S2
ITV2031-213BL2
ITV3050-04F4CS
ITV3050-04F4L
ITV3050-114L
ITV3050-123BL
通过电气比例信号，实现对压缩空气的无级控制
灵敏度：0.2kPa(100kPa)
直线性：±1%以内(F.S.)
迟滞：0.5%以内(F.S.)
通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C
描述
形式 单体阀
*供给压力 1.0MPa
消耗电流 0.12A
输入阻抗电压型 6.5kΩ
直线性 ±1%F.S.
迟滞 0.5%F.S.
重复性 ±0.5%F.S.
灵敏度 0.2%F.S.
温度特性 ±0.12%F.S.
参考图
环境温度及使用流体温度 0~50℃
输出压力显示精度 ±2%F.S.±1digit
输出压力显示*小单位 MPa:0.001,kgf/cm2:0.01,bar:0.01,psi:0.1,kPa:1
保护构造 IP65
字段描述
形式 3 3000型
压力范围 5 0.9MPa
电源电压 0 DC24V
输入信号 3 电压型DC0～10V
监控输出 3 开关输出·PNP输出
螺纹的种类 F G
连接口径 4 1/2
托架 B 平托架
电缆插头 L 直角型3m
压力表示单位 4 psi
订制规格 - 标准
CE - 标准型
其他特性
SMC电气比例阀ITV系列结构伺服阀的主阀一般来说和换向阀一样是滑阀结构，只不过阀芯的换向不是靠电磁铁来推动，而是靠前置级阀输出的液压力来推动，这一点和电液换向阀比较相似，只不过电液换向阀的前置级阀是电磁换向阀，而比例阀的前置级阀是动态特性比较好的喷嘴挡板阀或射流管阀。也就是说，ITV3050-014N电气比例阀,SMC上海办成事电气比例阀的主阀是靠前置级阀的输出压力来控制的，而前置级阀的压力则来自于伺服阀的入口p，假如p口的压力不足，前置级阀就不能输出足够的压力来推动主阀芯动作。所以比例阀的阀口做得偏小，即使在阀口全开的情况下，也要有一定的压力损失，来维持前置级阀的正常工作。
SMC电气比例阀ITV系列:GLD 系列是微型电磁阀中流量*的一种电磁阀，可提供各种Cv值和*工作压力值。GLD系列还可采用多种阀体材料、密封材料，线圈结构、电压和功率组合方案。GLD系列电磁阀具有极长的使用寿命，非常适合配阀块、小型集成和整套流体系统应用。与GLA、GLB和GLC系列相比，GLD系列尺寸*，采用极为灵活的模块化设计，是一种通用电磁阀。
日本SMC电气比例阀安装要求:
(1) 首先将两端导管对正，垂直联接端面平行，用点焊定位，以保证电磁阀密封。
(2)为了防止内部零件受热损坏，拆除阀体，再进行焊接。焊接后将焊渣及氧化物清除干净，以防止通道堵塞。
(3)检查并清除电磁导阀与主阀连接部位的密封线的毛刺或脏物，以免划伤软铝片而造成密封不严。
(4)电磁导阀与主阀连接时，不要加力过大，否则会使中间的五孔铝片压偏，造成通孔变小或封死而不能导通。
(5)隔磁套管法兰盘与导阀阀座依靠密封垫片密封，紧固螺钉时，应对角拧紧，若加力不均匀将会造成泄漏。
ITV3050-33F4BL4 日本SMC电气比例阀使用
