电风扇性能测试系统技术规格书
仪器设备名称：电风扇性能测试装置（□标准产品 ■非标准产品）
数量：1台
用途：按照BS EN IEC 60879:2019技术规格要求：
1 适用范围（适用标准）

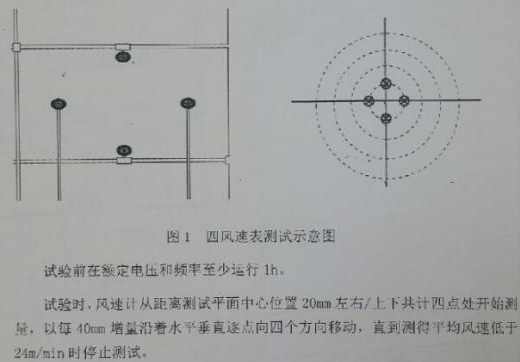

本风量测试装置依据的要求，为了行走方便，并且因为测试方法基本一样，能符合台扇、璧扇、落地扇及柱扇等风量测试要求.采用四个风速表采集风速（测试平面有原有2个水平风速表的基础上在垂直方向增加2个风速表）来代表同一圆环上的平均风速。
电风扇性能测试装置由深圳市德迈盛测控设备有限公司生产销售研发制造
2 主要技术参数与功能
2.1 主要技术参数
能符合台扇、璧扇、落地扇及柱扇等风量测试要求
试验室尺寸： 6000×4500×3000（小风扇4500*4500*3000）单位：毫米
2.2 主要功能
用于测试风速、温度、湿度、电参数（电压/电流/功率/功率因数）、转速及时间
3技术要求
3.1 适用范围(单位：毫米)
台扇扇叶直径 200,230,250,300,350,400,450 500
璧扇扇叶直径 250,300,350,400,450 500
台地扇扇叶直径 300,350,400,450 500
落地扇扇叶直径 300,350,400,450,500,600
转叶扇扇叶直径 200,230,250,300,350,400，450，500
3.2测量精度
温度范围：0-50℃ 精度：低于±0.5℃
湿度范围：0-*RH 精度：低于±2%RH
风速范围：0-20m/s 精度：低于±0.01 m/s+2%度数
电流范围：0-5A 精度：低于±0.5%
电压范围：0-300V 精度：低于±0.5%
功率范围：0-1000W 精度：低于±0.5
控制系统：
台扇支架：
4 其它技术要求
4.1配件
1、风量测量支架及传动机构（从距扇叶轴线20mm处，以40mm的增量向外行走，*多18点，要保证16寸风扇的*小测点，测得的平均风速低于25m/min高度1200 mm、1500 mm可调；
2、风量测量风速表及传感器（小于等于100 mm的叶轮式风速仪，灵敏度不低于0.15 m/s，*量程为1200 m/min）。
3、被测机水平垂直升降机构（平台在550mm-1300mm高度内可调）。
4、被测机测试距离调整机构（平台在距风量测量支架550mm-1550mm距离内可调）
5、被测机水平及同心位置调整机构（±15度）。
6、变频电源：1000VA（±2%）
7、功率表：单相电参数表（0.5级）
8、控制柜及低压电器、步进电机驱动装置
9、计算机、喷墨打印机、 CPU电源
10、模块和接口板步进电机驱动板/RS485通讯板
11、测试软件
4.2 环境要求
环境温度：风量试验在20±5℃的试验室内进行；其他试验在温度低于40℃无外界气流和热辐射作用的室内进行。
4.3 其他要求
1.额外提供风速仪替换件，各种试验替换件以备维护；
2.提供现场安装布线，仪器摆放，测试环境布置等常规操作；
