英国诺冠VM15系列阀岛工作方式及原理
多针或单独接线，便于安装。
现场总线和模块完全互换
尺寸紧凑，重量轻
防护等级:
单独接线 IP40
多针 IP65
现场总线 IP65
快速拆装底板（气动针）
材料
铝制阀芯带有丁腈橡胶密封阀体
端板: 工程塑料PPA
大流量（15mm宽阀体）
灵活设计概念
流量:
功能 C B A l/min Cv Kv
5/2 气口1 ~ 2, 4 4,12 1,12 16,52 1,000 1,01 0,85
5/2 气口 2 ~ 3, 4 ~ 5 4,01 1,09 16,10 975 0,98 0,82
3/2 气口 1 ~ 2, 1 ~ 4 3,97 1,08 15,94 965 0,97 0,82
3/2 气口 2 ~ 3, 4 ~ 5 2,96 0,80 11,89 720 0,73 0,61
5/3 气口 1 ~ 2, 4 3,70 1,00 14,86 900 0,91 0,76
5/3 气口 2 ~ 3, 4~5 3,25 0,88 13,05 790 0,80 0,67
一体式插入式接头
VM15系列阀岛阀片2 x 3/2, 5/2和5/3
带一体式插入式接头Ø 6 mm, 8 mm和10 mm
介质:
经40μm过滤的润滑或非润滑压缩空气
工作方式:
滑阀, 间接驱动
气口尺寸:
Ø 6 mm, 8 mm和10 mm插入式接头
工作压力:
大8 bar
电压: 24 V d.c. 1,2 W
浪涌抑制: 飞轮二极管
显示: 黄色LED
电压允差: ± 10%
额定值: ED
环境温度:
-5°C ~ +50°C
在+2°C以下使用时，请咨询本公司技术服务部。

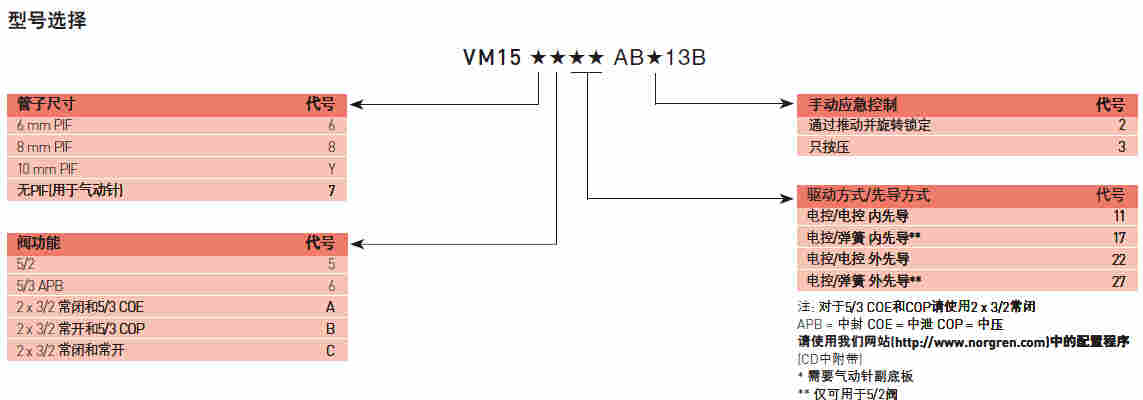

VM15*A11AB213B 旋转锁定 常闭 (+ 5/3 COE)
VM15*A11AB313B 只按压 常闭 (+ 5/3 COE)
VM15*A22AB213B 旋转锁定 常闭 (+ 5/3 COE)
VM15*A22AB313B 只按压 常闭 (+ 5/3 COE)
VM15*B11AB213B 旋转锁定 常开 (+ 5/3 COP)
VM15*517AB213B 旋转锁定 5/2
VM15*517AB313B 只按压 5/2
VM15*527AB213B 旋转锁定 5/2
VM15*527AB313B 只按压 5/2
VM15*511AB213B 旋转锁定 5/2
VM15*511AB313B 只按压 5/2
VM15*611AB213B 旋转锁定 5/3 APB
VM15*611AB313B 只按压 5/3 APB
VM15*622AB213B 旋转锁定 5/3 APB
VM15*622AB313B 只按压 5/3 APB
VM15*522AB213B 旋转锁定 5/2
VM15*522AB313B 只按压 5/2
VM15*B11AB313B 只按压 常开 (+ 5/3 COP)
VM15*B22AB213B 旋转锁定 常开 (+ 5/3 COP)
VM15*B22AB313B 只按压 常开 (+ 5/3 COP)
VM15*C11AB213B 旋转锁定 常闭/常开
VM15*C11AB313B 只按压 常闭/常开
VM15*C22AB213B 旋转锁定 常闭/常开
VM15*C22AB313B 只按压 常闭/常开
VM156517AQ010Z
VM156517AQ010Y
VM156517AQ011Z
VM156517AQ011Y
VM156517AQ0404
VM156517AQ0406
VM156517AQ0408
VM156517AQ0410
VM156517AQ0412
VM156517RQ0404
VM156517RQ0406
VM156517RQ0408
VM156517RQ0410
VM156517RQ0412
VM156517RQ0510
VM156517RQ0512
VM156517RQ0516
VM156517AQ0510
VM156517AQ0512
VM156517AQ0516
VM156517AQ012Z
VM156517AQ012Y
VM156517AQ0134
VM156517AQ0135
VM156517AQ0136
