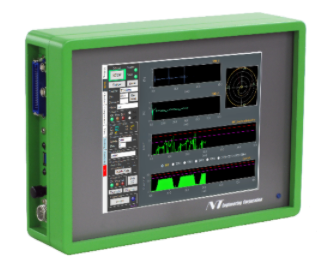

日本nteg设备振动监测单元 dB-2 Ver.3
1.铣削功能不忽略异常。
2. 颤振分析功能*限度地发挥了工具的潜力。
3. 从机器信息中监控没有传感器的钻孔。
支持功能
[铣削功能] 加工状态的可视化
・ 五种颜色通过频率特性识别为交通信号灯。
- 功率实时监测切割振动强度。
-傅立叶变换振动。处理状态由频谱 f 的 TPF 自动监控。
-检测异常并防止有缺陷的流出。
* TPF：（刀具通过频率）（Hz）= 主轴转速 rpm x 刀片数量 ÷ 60
【聊天分析功能】稳定的口袋抽奖 Ver.3 New 发现功能
稳定的区域，*限度地发挥工具的潜力，提高生产力，并有助于降低工具成本。
- 加工时实时检测颤动，无需锤击，绘制简单稳定的口袋。
・根据检测到的颤动计算并显示回避旋转数，并输出到机器外部。（也可以自动控制）
[钻孔功能] 无传感器监控 Ver.3 新功能
- 使用旋转数字滤波器 (RDF) 功能通过 SRF (Spindle-Revolving-Frequency) 监控钻头和铰刀的加工。
-通过RDF处理数控机床XY方向的伺服信息（TCMD）数据，无需使用振动系统传感器，即可从电机负载中检测出刀片破损或缺失。
* SRF (主轴旋转频率) (Hz) = 主轴转速 rpm ÷ 60
【分析功能】
- 比较每个数据，将看不到的问题可视化。
- 分析屏幕上有 3 种模式。
-根据存储在主机中的测量数据，可以处理过程中看不到的时间轴区域（以秒为单位），可以详细查看功率和频谱。
・有线加速度传感器连接通道端子数：2ch…但是，包括一个加速度传感器
・麦克风连接端子数：1ch…麦克风是可选
的・模拟传感器输入端子数：8ch…1至3ch用于钳形电流传感器（传感器是可选的）
・机器NC信息输入端子的数量：带LAN连接器端子
*连接无线加速度传感器时，将Wi-Fi接入点（另售）连接到LAN连接器，
如果没有空间，请切换输入机侧的交换集线器。添加集线器（另售）
标准交付
/操作屏幕：10英寸触摸面板
/加速度传感器（内置放大器）（标准交付规格：包含1个）
电压灵敏度10mV / m / s2（可在设定画面上更改）
可测量频率范围：10 Hz 至 10000 Hz
频率范围可在上述范围内切换
包括加速度传感器电缆 5 m
尺寸
W320mm x H245mm x D80mm（不包括连接器等突出部分）
操作画面
10寸触控面板
电源供应
AC100V-240V
重量
4.5Kg
中央处理器
赛扬j1900
储存设备
1TB 硬盘
操作系统
Windows10物联网企业
内存容量
4GB
