MSO3054操作手册
一．电平测量操作步骤
1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Channel Power”对应的右侧按键，即进入电平测量界面；
6.点击按键矩阵上的“Meas Setup”键，液晶屏右侧出现一列电平检测设置项；
7.点击“Integ BW”对应的右侧按键(即代表测量带宽)，在数字键盘上输入所测频
点的带宽，此时液晶屏上出现一列单位，点击所需单位对应的右侧按键(例如所测
频点的带宽为8MHz，在数字键盘上点击8，再点击液晶屏上MHz对应的右侧按键)；
8.点击按键矩阵的“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
9.点击“Center FREQ”，在数字键盘中键入所测频点的中心频率，此时液晶屏上出现
一列单位，点击所需单位对应的右侧按键；
10.液晶屏左下角显示所测频点的电平，显示格式为“*dBm/8MHz”。代表8MHz内的
功率；
11.若功率值没有达到预期，可以尝试点击按键矩阵上“AMPTD”键，再点击
“Attenuation”，按校准按钮即可校准电平测量值。
二．寄生输出抑制比(带外抑制)测量操作步骤
1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Swept SA”对应的右侧按键，即进入频谱测量界面；
6.点击“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
7.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入45，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“MHz”对应的右
侧按键；
8.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入1，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“GHz”对应的右
侧按键。通过7~8步的操作，频谱测量的范围设置为45MHZ~1GHz；
9.点击按键矩阵上的“Trace/Detector”按键，液晶屏右侧出现一列选项；
10.点击“Trace Average”对应的右侧按键，使频谱显示为平均模式；
11.点击按键矩阵上“BW”按键，液晶屏右测出现一列选项；
12.点击“Res BW”对应的右侧按键，使得液晶屏上“Res BW”的“Man”被选中；
13.然后通过数字按键输入100，此时液晶屏右侧出现一列单位，点击“KHz”对应的
右侧按键；(通过9~13步的设置，使得带外的测量更加准确)
14.点击按键矩阵上“Marker”键；
15.点击按键矩阵上“Peak Search”键，液晶屏上marker点显示在频谱的点上，并
且液晶屏右侧出现一列选项；
16.点击“Marker Delta”右侧按键，此时左右旋转按键矩阵中的旋转按钮

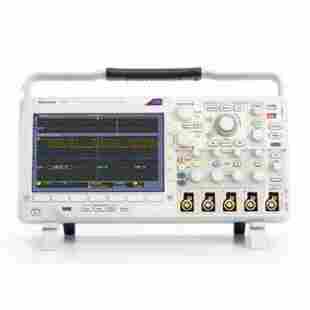

MSO3054-混合信号示波器Tektronix泰克
使用 MSO/DPO3000 混合信号示波器系列，您可以用一台仪器来分析多达 20 个模拟和数字信号，快速查找和诊断复杂设计中的问题。所有通道均实现高达 500 MHz 的带宽及至少 5 倍的过取样，确保您拥有许多当今主流应用所需的性能。为了捕获长窗口的信号活动又能保持精细的定时分辨率，MSO/DPO3000 在所有通道上提供 5M 点的深度记录长度。
特点
垂直系统模拟通道
|
特点 |
MSO3012 DPO3012 |
MSO3014 DPO3014 |
MSO3032 DPO3032 |
MSO3034 DPO3034 |
DPO3052 |
MSO3054 DPO3054 |
|---|---|---|---|---|---|---|
|
输入通道 |
2 |
4 |
2 |
4 |
2 |
4 |
|
模拟带宽 (-3 dB) |
100 MHz |
100 MHz |
300 MHz |
300 MHz |
500 MHz |
500 MHz |
|
计算的上升时间 5 mV/div（典型） |
3.5 ns |
3.5 ns |
1.17 ns |
1.17 ns |
700 ps |
700 ps |
|
硬件带宽限制 |
20 MHz |
20 MHz，150 MHz |
||||
|
输入耦合 |
交流、直流、GND |
|||||
|
输入阻抗 |
1 MΩ ±1%、75 Ω ±1%、50 Ω ±1% |
|||||
|
输入灵敏度范围，1 MΩ |
1 mV/div 至 10 V/div |
|||||
|
输入灵敏度范围，75 Ω，50 Ω |
1 mV/div 至 1 V/div |
|||||
|
垂直分辨率 |
8 位（高分辨率时为 11 位） |
|||||
|
总线大输入电压，1 MΩ |
300 VRMS，峰值 ≤ ±450 V |
|||||
|
总线大输入电压，75 Ω，50 Ω |
5 VRMS，峰值 ≤ ±20 V |
|||||
|
直流增益精度 |
5 mV/div 及以上为 ±1.5% 2 mV/div 为 ±2.0% 1 mV/div 为 ±2.5% |
|||||
|
通道间隔离 （在同等垂直刻度下的任意两条通道） |
≤100 MHz 时 ≥100:1，>100 MHz 到额定带宽时 ≥30:1 |
|||||
偏置范围
|
范围 |
1 MΩ |
50 Ω，75 Ω |
|---|---|---|
|
1 mV/div 至 99.5 mV/div |
±1 V |
±1 V |
|
100 mV/div 至 995 mV/div |
±10 V |
±5 V |
|
1 V/div |
±100 V |
±5 V |
|
1.01 V/div 至 10 V/div |
±100 V |
不适用 |
垂直系统数字通道
|
特点 |
所有 MSO3000 型号 |
|---|---|
|
输入通道 |
16 个数字通道（D15 至 D0） |
|
门限 |
每组 8 条通道门限 |
|
门限选择 |
TTL、CMOS、ECL、PECL、用户定义 |
|
用户定义的门限范围 |
-15 V 至 +25 V |
|
总线大输入电压 |
-20 V 至 +30 V |
|
门限精度 |
±（100 mV + 门限设置的 +3%） |
|
总线大输入动态范围 |
50 Vp-p（根据门限设置而定） |
|
总线小电压摆幅 |
500 mVp-p |
|
输入阻抗 |
101 kΩ |
|
探头负载 |
8 pF |
|
垂直分辨率 |
1 位 |
水平系统模拟通道
|
特点 |
所有 MSO3000 型号 所有 DPO3000 型号 |
|---|---|
|
总线大取样速率（所有通道） |
2.5 GS/s |
|
总线大记录长度 （所有通道） |
5M 点 |
|
总线高取样速率时捕获的总线大持续时间 （所有通道） |
2 ms |
|
时基范围（s/格） |
1 ns 至 1000 s |
|
时基延迟时间范围 |
-10 格至 5000 s |
|
通道间相差校正范围 |
±100 ns |
|
时基精度 |
±10 ppm，在任何 ≥1 ms 间隔上 |
水平系统数字通道
|
特点 |
所有 MSO3000 型号 |
|---|---|
|
总线大取样速率（主控，所有通道） |
500 MS/s（2 ns 分辨率） |
|
总线大记录长度（主控，所有通道） |
5M 点 |
|
总线大取样速率（MagniVu，所有通道） |
8.25 GS/s（121.2 ps 分辨率） |
|
总线大记录长度（MagniVu，所有通道） |
触发中心的 10 k 点 |
|
总线小可检测脉冲宽度 |
2.0 ns |
|
通道间时滞 |
500 ps 典型 |
触发系统
