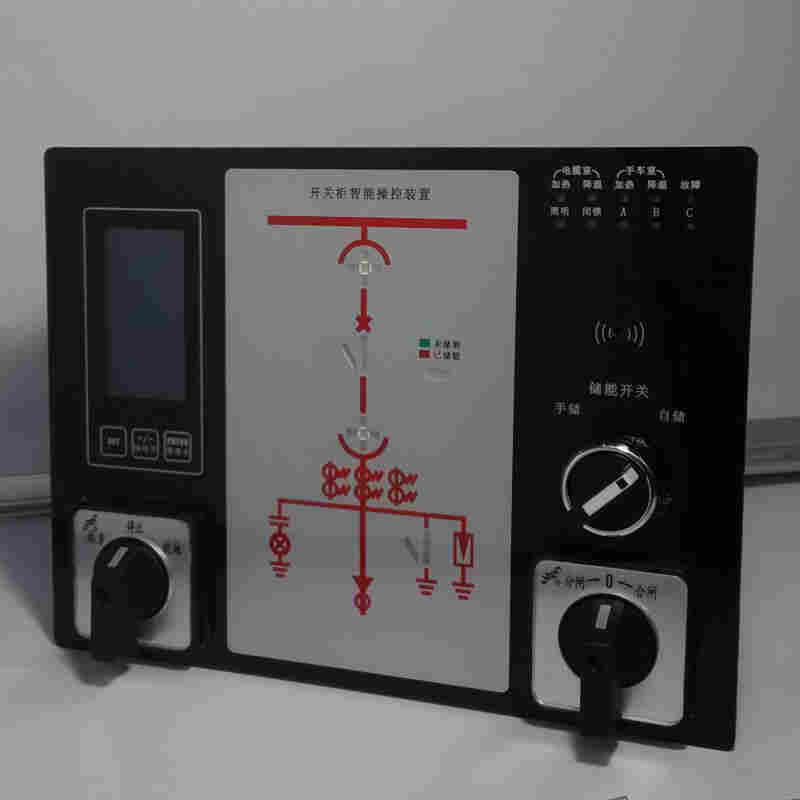

》》AT-ZCK3000自动化智能操控装置背景介绍
可广泛应用于馈线，变压器后备，电容器，电动机等没有差动保护的场合。为差动保护系列，包括变压器差动，电动机差动，大型电抗器保护，以及线路光纤纵差保护等。提供完备的电流电压等后备保护以及非电量的后备保护功能，可以大大简化继电保护的硬件配置以及组屏安装和工厂实施的复杂度。
全新概念的开关柜智能操控装置。 产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。
技189术5244支6334持
方便广大用户使用与操作；系列产品采用双电源自动切换供电，直流供电断开时，交流电源及时工作，保证在设备检修停电时，装置部分功能仍然工作，如柜内照明、温湿度控制、语音防误提示、闭锁解除等功能；开关柜智能操控测显装置是一种*多功能模拟动态显示、操控及测显装置。可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电（闭锁）指示器、自动加热除湿、温湿度控制器、加热器故障检测器等多种控制、指示装置。
》》AT-ZCK3000 开关柜状态模拟显示
⑴断路器分、合闸指示：
断路器合闸时，红色模拟条 13 发光
断路器分闸时，绿色模拟条 6 发光
⑵手车工作位置和试验位置：
手车位于工作位置时，红色模拟条 18①、18② 发光
手车位于实验位置时，绿色模拟条 1①、1② 发光
(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
⑶接地刀指示：
当接地刀处于合闸状态时,红色模拟条 8 发光
当接地刀处于分闸状态时,绿色模拟条 9 发光
⑷储能：
当已储能时,储能指示灯 7 发光。
当未储能时,储能指示灯 7 不发光。
》》AT-ZCK3000操控装置characteristic（特点）
采用单片机控制和的抗干扰技术，抗干扰能力强
开关柜智能操控装置具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。装入深度仅25mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求这种安装方式适用于各种配置的开关柜。采用绝缘阻燃工程塑料壳体，具有体积小，安装位置灵活方便等优点，薄的体积使其可安装在断路器室门上，是一款经济型产品。
外观设计新颖，做工精致美观，简化、美化了开关柜面板
》》产品选型
》》AT-ZCK3000产品功能
1、实时动态显示一次模拟图：断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等；
2、温湿度显示及其控制；
3、高压带电显示及验电核相，高压带电闭锁控制；
4、电力综合参数测量：三相电压、电流、功率因数、有功功率计量、无功功率计量；
5、感应照明及提示、智能语音防误提示；
6、具有标准RS485通讯接口。
》》AT-ZCK3000项目实例项目名称：内蒙古亿利能源达拉特40万吨电石项目
安装位置：楼层配电箱、地下室配电房。
自动化智能操控装置主要用于3-35KV 户内高压开关柜项目，功能强大、性能稳定，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，BJ701普通型开关柜智能操控装置还配有全功能语音防误提示功能和告警功能，配有合、分闸、储能按钮，配有就地转换开关，照明开关。标配具有RS-485通信接口，可与SCADA微机综保后台监控系统链接，实现四遥功能。装置外观精致，美观、简化、美化了开关柜面板，有效的提升了高压开关柜品质。
