N9010B信号分析仪操作应用

发布时间:2022-06-08

N9010B信号分析仪操作应用

一.电平测量操作步骤
1.打开频谱仪;
2.点击按键矩阵左侧的模式选择“Mode”键,液晶屏右侧出现一列模式选项;
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键,进入频谱测量模式;
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键),液晶屏的右侧出现一
列测试选项;
5.点击“Channel Power”对应的右侧按键,即进入电平测量界面;
6.点击按键矩阵上的“Meas Setup”键,液晶屏右侧出现一列电平检测设置项;
7.点击“Integ BW”对应的右侧按键(即代表测量带宽),在数字键盘上输入所测频
点的带宽,此时液晶屏上出现一列单位,点击所需单位对应的右侧按键(例如所测
频点的带宽为8MHz,在数字键盘上点击8,再点击液晶屏上MHz对应的右侧按键);
8.点击按键矩阵的“FREQ Channel”键,液晶屏右侧出现一列频率设置选项;
9.点击“Center FREQ”,在数字键盘中键入所测频点的中心频率,此时液晶屏上出现
一列单位,点击所需单位对应的右侧按键;
10.液晶屏左下角显示所测频点的电平,显示格式为“*dBm/8MHz”。代表8MHz内的
功率;
11.若功率值没有达到预期,可以尝试点击按键矩阵上“AMPTD”键,再点击
“Attenuation”,按校准按钮即可校准电平测量值。
二.寄生输出抑制比(带外抑制)测量操作步骤
1.打开频谱仪;
2.点击按键矩阵左侧的模式选择“Mode”键,液晶屏右侧出现一列模式选项;
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键,进入频谱测量模式;
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键),液晶屏的右侧出现一
列测试选项;
5.点击“Swept SA”对应的右侧按键,即进入频谱测量界面;
6.点击“FREQ Channel”键,液晶屏右侧出现一列频率设置选项;
7.点击“Start FREQ”右侧对应的按键,并通过数字键盘输入45,此时液晶屏右侧出
现一列单位,从上到下依次为“GHz”,“MHz”和“Hz”,点击“MHz”对应的右
侧按键;
8.点击“Start FREQ”右侧对应的按键,并通过数字键盘输入1,此时液晶屏右侧出
现一列单位,从上到下依次为“GHz”,“MHz”和“Hz”,点击“GHz”对应的右
侧按键。通过7~8步的操作,频谱测量的范围设置为45MHZ~1GHz;
9.点击按键矩阵上的“Trace/Detector”按键,液晶屏右侧出现一列选项;
10.点击“Trace Average”对应的右侧按键,使频谱显示为平均模式;
11.点击按键矩阵上“BW”按键,液晶屏右测出现一列选项;
12.点击“Res BW”对应的右侧按键,使得液晶屏上“Res BW”的“Man”被选中;
13.然后通过数字按键输入100,此时液晶屏右侧出现一列单位,点击“KHz”对应的
右侧按键;(通过9~13步的设置,使得带外的测量更加准确)
14.点击按键矩阵上“Marker”键;
15.点击按键矩阵上“Peak Search”键,液晶屏上marker点显示在频谱的点上,并
且液晶屏右侧出现一列选项;
16.点击“Marker Delta”右侧按键,此时左右旋转按键矩阵中的旋转按钮

N9010B EXA 信号分析仪,10 Hz 至 44 GHz

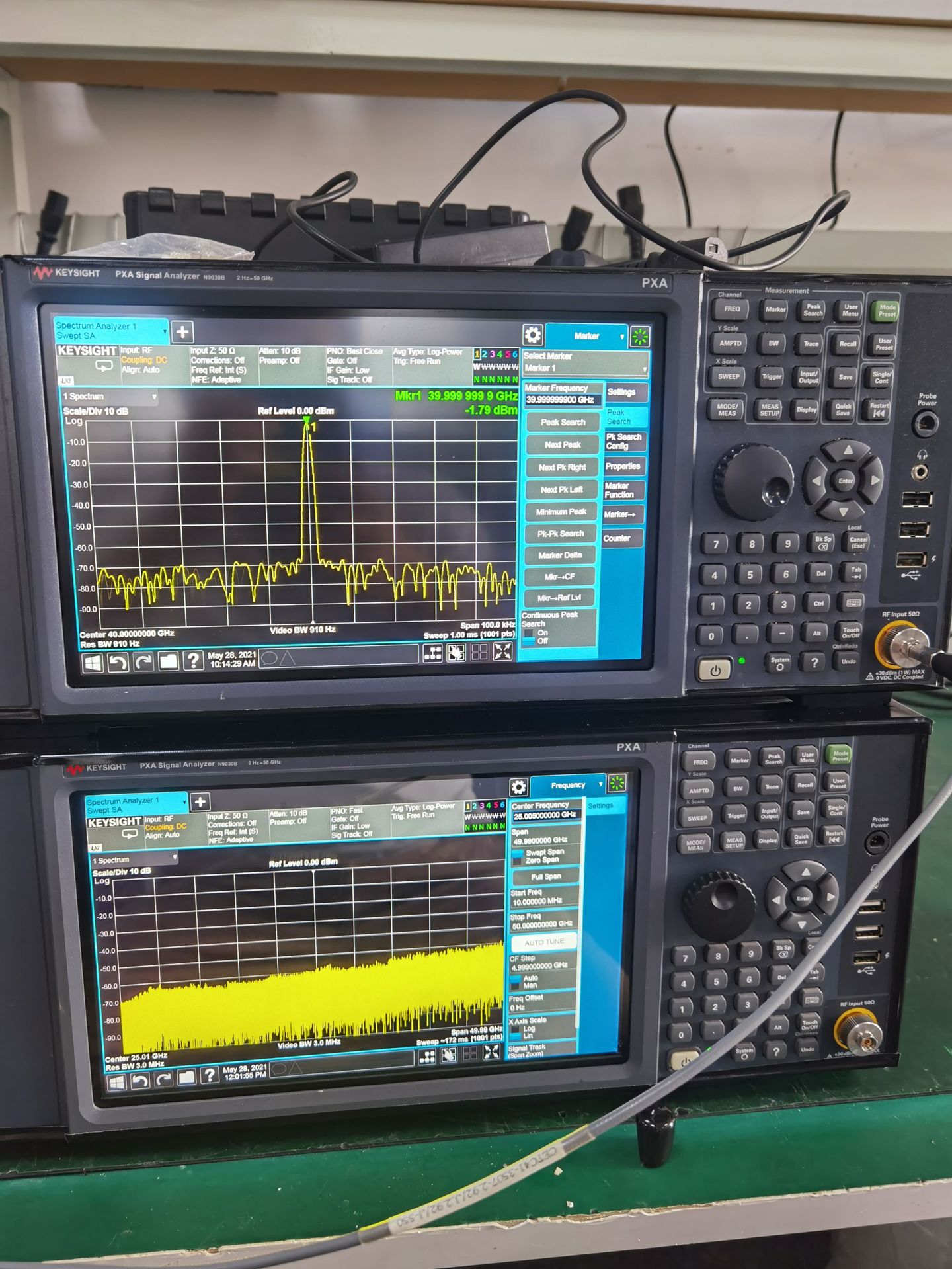

N9010B特点93351fea4075ba7dca6ba995e5e833

N9010B快速、灵活的通用信号分析,频率范围高达 44 GHz

无论是增强产品性能还是提高测试吞吐量,您的通用型信号分析仪都要有能力满足各种苛刻要求。 快速、灵活的 EXA 不仅兼具*的速度和性能,还通过 PathWave X 系列测量应用软件提供丰富的测量功能,因此可以满足十分广泛的需求。





  • 凭借 10 Hz 至 44 GHz 的频率范围和宽达 40 MHz 的分析带宽,可以查看更多信号细节
  • 在进行杂散响应测量时,快速扫描功能可以节省大量测试时间
  • 更经济高效地执行毫米波测量结果分析

N9030A20H-3.6/7.0/13.6/26.5PXA信号分析仪
N9020A20H-3.6/7.0/13.6/26.5EXA信号分析仪
N9010A20H-3.6/7.0/13.6/26.5EXA信号分析仪
N9020B MXA 信号分析仪,10 Hz 至 50 GHz
N9030B PXA 信号分析仪,2 Hz 至 50 GHz
N9040B UXA 信号分析仪,2 Hz 至 50 GHz
N9010B EXA信号分析仪,10HZ至44G







  • 凭借*的电平测量准确度、显示平均噪声电平(DANL)和三阶互调(TOI)失真性能,可以测量大信号掩盖下的小信号
  • 在列表扫描模式下,可以快速在离散频率点上执行功率测量
  • X 系列测量应用软件可以进一步简化测试






Frequency Range

N9010B-503 Frequency range, 10 Hz to 3.6 GHz
N9010B-507 Frequency range, 10 Hz to 7 GHz
N9010B-513 Frequency range, 10 Hz to 13.6 GHz
N9010B-526 Frequency range, 10 Hz to 26.5 GHz
N9010B-532 Frequency range, 10 Hz to 32 GHz
N9010B-544 Frequency range, 10 Hz to 44 GHz

Preamplifier

N9010B-P03 Preamplifier, 3.6 GHz
N9010B-P07 Preamplifier, 7 GHz
N9010B-P13 Preamplifier, 13.6 GHz
N9010B-P26 Preamplifier, 26.5 GHz
N9010B-P32 Preamplifier, 100 kHz - 32 GHz
N9010B-P44 Preamplifier, 100 kHz - 44 GHz

Bandwidth

N9010B-B40 Analysis bandwidth, 40 MHz

Performance Options

N9010B-DP2 Digital processor, 2 GB capture memory
N9010B-EA3 Electronic attenuator, 3.6GHz
N9010B-FSA Fine resolution step attenuator
N9010B-MPB Microwave preselector bypass
N9010B-PFR Precision frequency reference
N9010B-NF2 Noise floor extension, instrument alignment

Calibration Options

N9010B-UK6 Commercial calibration certificate with test data
N9010B-A6J ANSI Z540-1-1994 Calibration
N9010B-AMG Calibration + Uncertainties + Guardbanding (Accredited)

Connection Options

N9010B-CR3 Connector rear, second IF output
N9010B-CRP Connector, programmable rear IF output
N9010B-YAS Y-Axis Screen Video Output

External Mixing

N9010B-EXM External mixing

Portable packaging

N9010B-PRC Portable configuration

Security - PC features

N9010B-SF1 Security features, exclude launching programs
N9010B-SF2 Security features, prohibit saving results
N9010B-SS1 Additional removable solid state drive, Win10, for PC7S

N9010B快速、轻松地设置多个信号视图

低电平信号通常隐藏在噪声中。 本底噪声可能影响信号幅度,导致测量结果不准确。 了解如何在 EXA 上使用迹线和调整参数来查找隐藏的杂散信号,并在查找过程中进行更准确的测量。
