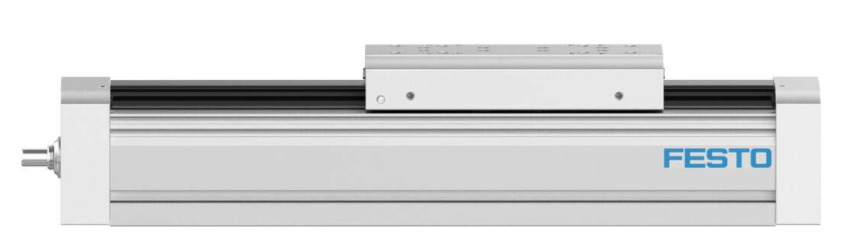

订货号556809 费斯托FESTO丝杠式电缸
556809
工作行程
50 mm ... 2,500 mm
规格
120
丝杆直径
25 mm
安装位置
可选
导轨
循环滚珠轴承导轨
结构特点
直线型电缸
带滚珠丝杠
电机类型
步进电机
伺服电机
丝杆类型
滚珠丝杆
*加速度
15 m/s²
*速度
0.6 m/s ... 1.5 m/s
重复精度
±0.02 mm
持续通电率
*
防护等级
IP40
型材材料
精制铝合金
阳极氧化处理
材料说明
RoHS 合规
驱动盖材料
精制铝合金
阳极氧化处理
导向滑块材料
钢
导轨材料
钢
滑块材料
精制铝合金
阳极氧化
心轴螺母材料
钢
丝杆材料
钢
环境温度
-10 °C ... 60 °C
区域 Ix 的第二力矩
5,010,000 mm⁴
区域 Iy 的第二力矩
5,820,000 mm⁴
区域 Iz 的第二力矩
5,010,000 mm⁴
*力 Fy
6,890 N
*力 Fz
6,890 N
*力矩 Mx
144 Nm
驱动轴的*径向力
500 N
*进给力 Fx
1,500 N
转动惯量 It
1,430,000 mm⁴
每米行程的惯性动量 JH
2.756 kgcm²
进给常数
10 mm/U ... 25 mm/U
气接口，夹紧单元
M5
端盖材料
精制铝合金
阳极氧化
驱动器材料
精制铝合金
阳极氧化处理
FESTO齿形带式电缸是将伺服电机与丝杠-体化设计的模块化产品，其速度为0.1~2m/s。 因为闭环伺服控制,所以控制精度较高。具有成本低，配置灵活等特点，是液压缸和气缸的佳替代品，广泛应用于工业、军事、娱
乐设施、汽车等行业。
关于电缸的使用，实我们先要注意的就是，在我们没有经过生产厂商允许的情况下，不可以对其进行随意的拆卸，这里特别注意的是关于电缸外面的各个螺丝来说的;还有就是其基本属于免维护的产品，所以任何零部
件的拆换都必须要在生产厂家在场或者的时候进行.
还有就是关于电机和伺服电缸，他们是通过高速同步带进行连接。所以我们不经过张力调整的话，不可以拆卸电机，不然有可能造成同步带因为张力不足而受到损伤。
再者我们在安装的时候也要注意,一定不可以在活塞杆 上作用大于10.8Nm的外力扭矩,不然会损坏电缸。再者它在调试的时候， 保证其是在低速的状态下,然后当各方面都正常的时候再提高速度，这样做的话可以避免损坏电缸。
