keysight E8267D参数使用说明
一．电平测量操作步骤
1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Channel Power”对应的右侧按键，即进入电平测量界面；
6.点击按键矩阵上的“Meas Setup”键，液晶屏右侧出现一列电平检测设置项；
7.点击“Integ BW”对应的右侧按键(即代表测量带宽)，在数字键盘上输入所测频
点的带宽，此时液晶屏上出现一列单位，点击所需单位对应的右侧按键(例如所测
频点的带宽为8MHz，在数字键盘上点击8，再点击液晶屏上MHz对应的右侧按键)；
8.点击按键矩阵的“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
9.点击“Center FREQ”，在数字键盘中键入所测频点的中心频率，此时液晶屏上出现
一列单位，点击所需单位对应的右侧按键；
10.液晶屏左下角显示所测频点的电平，显示格式为“*dBm/8MHz”。代表8MHz内的
功率；
11.若功率值没有达到预期，可以尝试点击按键矩阵上“AMPTD”键，再点击
“Attenuation”，按校准按钮即可校准电平测量值。
二．寄生输出抑制比(带外抑制)测量操作步骤
1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Swept SA”对应的右侧按键，即进入频谱测量界面；
6.点击“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
7.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入45，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“MHz”对应的右
侧按键；
8.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入1，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“GHz”对应的右
侧按键。通过7~8步的操作，频谱测量的范围设置为45MHZ~1GHz；
9.点击按键矩阵上的“Trace/Detector”按键，液晶屏右侧出现一列选项；
10.点击“Trace Average”对应的右侧按键，使频谱显示为平均模式；
11.点击按键矩阵上“BW”按键，液晶屏右测出现一列选项；
12.点击“Res BW”对应的右侧按键，使得液晶屏上“Res BW”的“Man”被选中；
13.然后通过数字按键输入100，此时液晶屏右侧出现一列单位，点击“KHz”对应的
右侧按键；(通过9~13步的设置，使得带外的测量更加准确)
14.点击按键矩阵上“Marker”键；
15.点击按键矩阵上“Peak Search”键，液晶屏上marker点显示在频谱的点上，并
且液晶屏右侧出现一列选项；
16.点击“Marker Delta”右侧按键，此时左右旋转按键矩阵中的旋转按钮

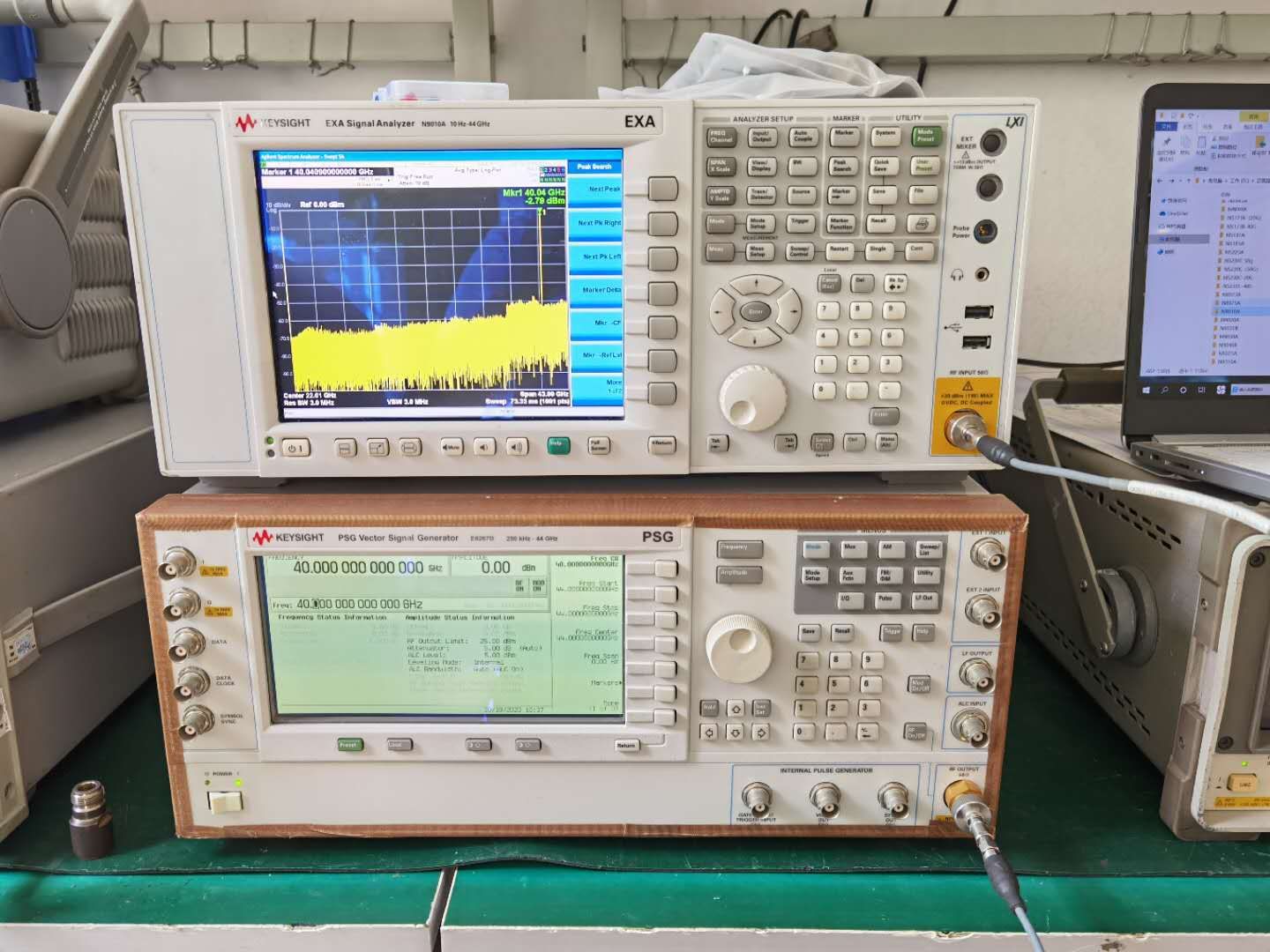

E8267D PSG 矢量信号发生器，100 kHz 至 44 GHz
E8267D PSG 集成高性能微波矢量信号发生器覆盖 250 kHz 至 44 GHz 的频率范围（可扩展至 500 GHz），适用于航空航天/、卫星通信和宽带无线等应用的设计与制造。E8267D PSG 集成高性能微波矢量信号发生器覆盖 250 kHz 至 44 GHz 的频率范围（可扩展至 500 GHz），适用于航空航天/、卫星通信和宽带无线等应用的设计与制造。
E8267D HIGHLIGHTS
-
计量级性能以及通用功能结合真实的宽频带雷达、电子战和卫星通信波形支持接收机测试
-
高达 4 GHz 带宽能够仿真复杂的电磁环境
-
Signal Studio 软件可以帮助您加快复杂信号的创建速度：脉冲创建、噪声功率比（NPR）、多音频信号、无线等
-
1 GHz（10 kHz 偏置）时 143 dBc/Hz 的* SSB 相位噪声能够确保满足更复杂的信号要求
E8267D包括的内容:
-
电子衰减器
-
大输出功率
-
+23 至 -130 dBm 幅度范围
-
标准频谱纯度
-
连续波信号生成
-
矢量（IQ）调制器
-
3.5 mm（阴头）至 3.5 mm （阴头）连接器适配器（ 20 GHz 型号）
-
2.4 mm（阴头）至 2.4 mm（阴头）和 2.4 mm（阴头）至 2.9 mm（阴头）连接器适配器（31.8 和 44 GHz 型号）
-
符合特定*或地区标准的电源线
-
文档集（光盘）
-
3 年是德科技送修服务
Frequency range
|
E8267D-513
|
Frequency range from 250 kHz to 13 GHz
|
|
|
E8267D-520
|
Frequency range from 250 kHz to 20 GHz
|
|
|
E8267D-532
|
Frequency range from 250 kHz to 31.8 GHz
|
|
|
E8267D-544
|
Frequency range from 250 kHz to 44 GHz
|
|
Spectral purity
|
E8267D-UNX
|
Ultra-low phase noise
|
|
|
E8267D-UNY
|
Enhanced ultra low phase noise
|
|
Analog modulation
|
E8267D-UNT
|
AM, FM, phase modulation, and LF output
|
|
Pulse modulation
|
E8267D-UNU
|
Pulse modulation
|
|
|
E8267D-UNW
|
Narrow pulse modulation
|
|
|
E8267D-HNS
|
Narrow pulse modulation to 31.8 GHz
|
|
Baseband generator
|
E8267D-003
|
PSG digital output connectivity with N5102A
|
|
|
E8267D-004
|
PSG digital input connectivity with N5102A
|
|
|
E8267D-009
|
Removable flash memory
|
|
|
E8267D-602
|
Internal band generator, 64 MSa memory
|
|
Hardware options
|
E8267D-007
|
Analog ramp sweep
|
|
|
E8267D-1EH
|
Improved harmonics below 2 GHz
|
|
|
E8267D-016
|
Wideband differential external I/Q inputs
|
|
Connector type
|
E8267D-1ED
|
Type-N (f) RF output connector
|
|
Connector configuration
|
E8267D-1EM
|
Moves all front panel connectors to the rear panel
|
|
Calibration documentation
|
E8267D-UK6
|
Commercial calibration certificate with test data
|
|
|
E8267D-A6J
|
ANSI Z540-1-1994 Calibration
|
|
|
E8267D-1A7
|
Calibration + Uncertainties + Guardbanding (Not Accredited)
|
|
|
E8267D-AMG
|
Calibration + Uncertainties + Guardbanding (Accredited)
|
|
Custom Solutions
|
E8267D-HFA
|
Frequency range from 250 KHZ TO 10.3 GHZ
|
|
|
E8267D-HBR
|
Band limited wideband differential external I/Q inputs, 1.6 GHz
|
|
|
E8267D-SP1
|
Signal Studio for Jitter injection, fixed perpetual license
|
|
|
E8267D-SP2
|
Provides dynamic sequencing capability in the E8267D
|
|
|
E8267D-HCC
|
Provides 250MHz - 10GHz in and out on the rear panel
|
|
|
E8267D-H1G
|
Provides 1GHz In and Out to minimize phase drift for frequency between 250KHz - 250MHz
|
|
|
E8267D-H1S
|
Provides 1 GHz in and out on the rear panel
|
|
|
E8267D-HBQ
|
Band limited Wideband Differential External I/Q Inputs
|
|
|
E8267D-H18
|
Wideband Modulation less than 3.2 GHz
|
|
Firmware personalities
|
E8267D-403
|
Calibrated AWGN, fixed perpetual license
|
|
|
E8267D-409
|
GPS single satellite personality, fixed perpetual license
|
|
|
E8267D-423
|
Scenario generator for MS-GPS, fixed perpetual license
|
|
Documentation
|
E8267D-ABA
|
Printed copy of the English documentation set
|
|
|
E8267D-AB2
|
Chinese E8267D PSG signal generators user's guide
|
|
|
E8267D-ABJ
|
Japan E8267D PSG Signal Generators User's Guide Option
|
|
|
E8267D-0B0
|
Download the product manual from the Keysight website
|
|
Signal creation software
|
N7621B
|
Signal Studio for Multitone Distortion
|
|
|
N6171A
|
MATLAB Software
|
|
|
N7620B
|
Signal Studio for Pulse Building
|
