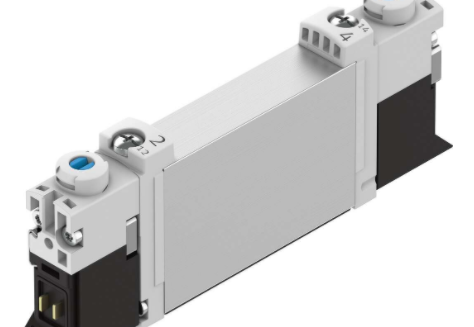

费斯托小型通用电磁阀VMPA2-M1H-J-PI
使用简介
费斯托FESTO电磁阀
阀功能
2x 两位三通，单稳态，常闭
驱动方式
电控
阀尺寸
10 mm
标准标称流量
150 l/min ... 170 l/min
工作气口
法兰
工作电压
24V DC
工作压力
0.15 MPa ... 1 MPa
工作压力
1.5 bar ... 10 bar
UL us - (OL)
防护等级
IP40
IP65
带插入式插座
公称通径
2.7 mm
符号
00992905
搭接
正重叠
先导压力 Mpa
0.15 MPa ... 0.8 MPa
先导压力
1.5 bar ... 8 bar
适用于真空
否
关闭时间
15 ms
打开时间
6 ms
持续通电率
*
环境温度
-5 °C ... 60 °C
产品重量
55 g
电气接口
通过电气连接板
安装方式
在气路板上
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
精制铝合金
0 信号的*正向测试脉冲
700 µs
信号为 1 的*负向测试脉冲
900 µs
线圈的特性参数
24 V DC: 1.0 W
24 V Dc：低电流相位 0.3 W，高电流相位 1.0 W
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
环境和介质温度的限制
-5 ... 50° C
不带保持电流降功能
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
介质温度
-5 °C ... 60 °C
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
FESTO电磁阀的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推
力，推动调节机构动作。阀体是s气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
结特点:FESTO电磁阀控制简单、反应快速、且本质安全，不需另外再采取防爆措施。气动调节阀是以压缩空气为动力，实现开关量或比例
式调节，以气缸为执行器，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例
式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、 温度等各种工艺参数。FESTO电磁阀的特点就是控制简
单，反应快速，且本质安全，不需另外再采取防爆措施。
1、FESTO电磁阀产品的安装，必须保证电磁阀产品的工作范围(参数)满足电磁阀的工作环境条件,比如电源电压、介质压力、
差等，尤其是电源，如果搞错,就会烧坏线圈。电源电压应满足额定电压电压波动范围:交流+10%~-15%， 直流+ 10%~-1
0%，平时线圈组件不宜拆开。
2、FESTO电磁阀产品的安装，必须保证电磁阀管道的清洁，避免杂质进入电磁阀管道，因此在安装电磁阀产品之前要对电磁阀
的管道进行清洗。另外要注意金属粉末，以及密封材料的残留物以及其他杂物。3、对于有杂质的介质，必须安装过滤网，否则
会对不锈钢电磁阀产品的正常稳定工作造成较大影响。
4、般FESTO电磁阀的电磁线圈部件应竖直向.上，直安装在水平于地面的管道,如果受空间限制或I况要求必须按侧立安装
的,需在选型订货时提出。否则可能造成电磁阀不能正常工作。
