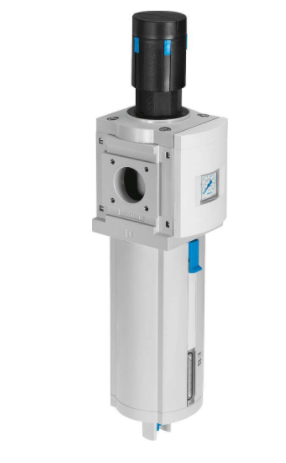

德国FESTO费斯托的过滤减压阀PDF资料规格
564118 MS9-LFR-G-D7-EUM-AG-BAR-AS
使用参数
系列
MS
控制锁
可以用附件关闭
安装位置
垂直 +/-5°
过滤等级
40 µm
冷凝水排放装置
手动旋转
结构特点
先导式过滤膜片减压阀
*冷凝容积
220 ml
控制器功能
输出压力常数
具有主压力补偿功能
带二级排气
带回流功能
符号
00991589
压力表（模拟）或压力显示器（数字）
带压力表
工作压力
1 bar ... 20 bar
压力调节范围
0.5 bar ... 12 bar
*压力迟滞
0.4 bar
防爆环境温度
-10°C <= Ta <= +60°C
工作介质
压缩空气，符合 ISO 8573-1:2010 [-:4:-]
惰性气体
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-10 °C ... 60 °C
输出口空气纯净度等级
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
介质温度
-10 °C ... 60 °C
环境温度
-10 °C ... 60 °C
产品重量
2,400 g
安装方式
要么：
管式安装
带附件
盖子材料
加强型聚酰胺
螺旋盘材料
POM
过滤器支架的材料
POM
材料说明
RoHS 合规
底座材料
压铸铝
安装支架材料
压铸铝
过滤器材料
PE
外壳材料
压铸铝
模块连接件材料
压铸铝
膜片材料
NBR
碗罩材料
精制铝合金
杯形密封材料
NBR
屏幕材料
PA
隔离板材料
POM
阀的柱头材料
精制铝合金
NBR
POM
MS9-LFR-G-D7-EUM-AG-BAR-AS 费斯托FESTO的过滤减压阀参数
FESTO减压阀可以延长凝结水泵的寿命，在设定机械泵的驱动压力时，正确的方法是使驱动压力高于背压1-1.5kg/cm2(15-20psig)。这在大多数情况下是正确的。但有时为达到泵的要求排量，需要将驱动压力设得稍高一些。驱动压力高时，不利的一面是容易对进气阀造成磨损。如果驱动压力高于要求值，会对进气阀造成严重的磨损而不得不提前更换进气阀。在这种情况下，建议使用减压阀或减压阀站。减压阀既可以允许将驱动压力维持在能够满足泵排量的设定压力，同时也可以保护进气阀不受磨损。另外，在应用空间较狭窄时，建议使用带集汽管的减压阀站。在泵泵水过程中，集汽管为泵供汽从而为泵提供了缓冲区。这个缓冲区使整个装置的动作柔和，减少对减压阀的磨损。
FESTO减压阀都装有安全阀。FESTO过滤减压阀正确使用方法;它是保护减压阀并使之安全使用的装置，也是FESTO减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并过一定许可值时，安全阀会自动打开排气。FESTO减压阀的使用方法
(1)按使用要求的不同，减压阀有许多规格。总线高进口压力大多为，总线低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，总线高出口压力为
(2)氧气减压阀应严禁接触油脂，以免发生火警事故。
(3)减压阀应避免撞击振动，不可与腐蚀性物质相接触
(4)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。减压阀与钢瓶采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
