说明费斯托比例方向控制阀MPYE-5-1/4-010-B的安装操作
产品简介：
德国festo比例方向控制阀 MPYE-5-1/4-010-B
151694
公称通径
8 mm
驱动方式
电控
密封原理
硬
安装位置
可选
结构特点
活塞闸阀
复位类型
磁性弹簧

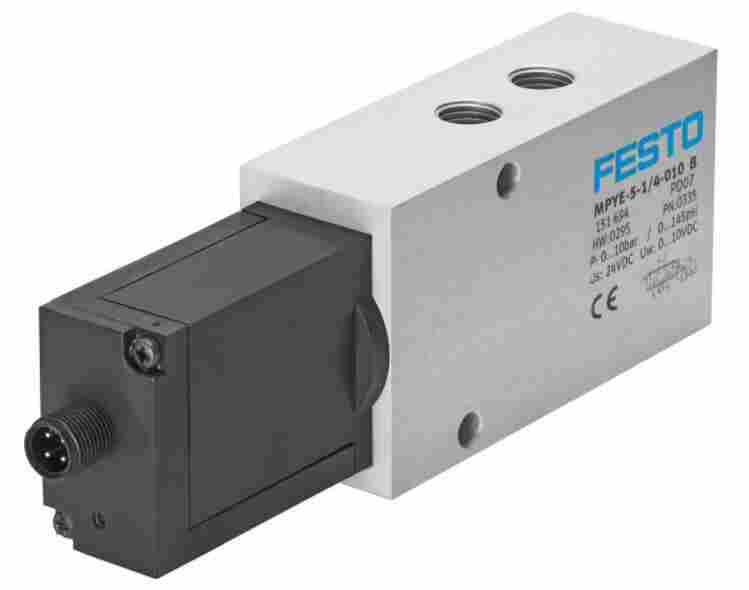

产品图片：
安全注意事项
安全位置 MPYE：如果电源电缆被阻断，则阀处于中封位置。
先导类型
直接
流向
不可逆
符号
00995308
阀功能
三位五通中封式
反极性保护
适用于所有电气连接
工作压力
0 MPa ... 1 MPa
工作压力
0 bar ... 10 bar
b 值
0.23
C 值
6.25 l/sbar
标准标称流量
1,400 l/min
限制频率
80 Hz
*迟滞
0.4 %
工作电压范围 DC
17 V ... 30 V
残余波纹
5 %
设定点/实际值
电压型 0 - 10 V
RCM 商标
KC 标记
KC-EMV
CE （见合格声明）
符合欧盟电磁兼容性指令
工作介质
压缩空气，符合 ISO 8573-1:2010[6:4:4]
工作和先导介质说明
不可用润滑介质工作
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B2-L
介质温度
5 °C ... 40 °C
防护等级
IP65
环境温度
0 °C ... 50 °C
产品重量
510 g
电气接口
4 针
M12x1
插头
圆形结构
安装方式
带通孔
气接口，气口 1
G1/4
气接口，气口 2
G1/4
气接口，气口 3
G1/4
气接口，气口 4
G1/4
气接口，气口 5
G1/4
材料说明
RoHS 合规
盖子材料
ABS
带涂层
密封件材料
NBR
外壳材料
铝
阳极氧化
