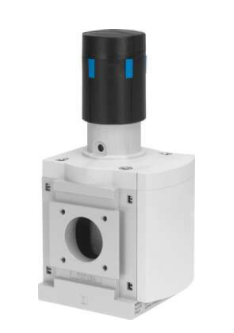

费斯托FESTO减压阀配置
MS9-LR-1-D8-AG-BAR
规格
9
系列
MS
控制锁
可锁定旋转手柄
集成有挂锁的旋转手柄
可以用附件关闭
安装位置
可选
结构特点
直动式膜片减压阀
先导膜片式减压阀
控制器功能
输出压力常数
具有主压力补偿功能
带二级排气
带回流功能
不带二级排气
压力表（模拟）或压力显示器（数字）
为 G1/4 准备
为 G1/8 准备
红/绿色刻度
通过压力传感器
带压力表
通过运行状态指示器
工作压力
1 bar ... 20 bar
压力调节范围
0.5 bar ... 16 bar
*压力迟滞
0.4 bar
*标准流量
32,000 l/min
标准标称流量
11,000 l/min ... 30,000 l/min
c UL us - (OL)
CE （见合格声明）
符合欧盟防爆指令 (ATEX)
防爆
区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
ATEX 气体类别
II 2G
ATEX 防尘类别
II 2D
面板式安装
管式安装
带附件
盖子材料
加强型聚酰胺
底座材料
压铸铝
安装支架材料
压铸铝
外壳材料
压铸铝
模块连接件材料
压铸铝
膜片材料
NBR
阀的柱头材料
精制铝合金
NBR
POM
气体防爆阻燃类型
Ex h IIC T6 Gb X
防尘防爆阻燃类型
Ex h IIIC T60°C Db X
防爆环境温度
-10°C <= Ta <= +60°C
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-10 °C ... 60 °C
介质温度
-10 °C ... 60 °C
环境温度
-10 °C ... 60 °C
两种压力表接口，用于不同的压力表选项
回流选项，用于从输出 2排气至输出 1，已集成
括号内数值适用于 MS4/MS6-LR，带UL .
括号内数值适用于 MS4/MS6-LR，带压力传感器 AD… .
耐腐蚀等级 2，符合Festo FN 940 070 标准
中度耐腐蚀能力。有可能会产生冷凝水的应用场合。
用于表面装饰要求的外部可视件，与典型的工业应用场合环境气候直接接触。
适合于标准应用和特定的应用
产品规格设置合理，功能性强
模块化连接系统，适合于快速装配和拆卸
4 种规格，小尺寸，大流量。
MS4: 用于减压阀，带旋转手柄压力表 DM…，压力调节范围起点 0.8 bar
-H- 注意:该产品符合 ISO 1179-1 和 ISO 228-1 标准。
