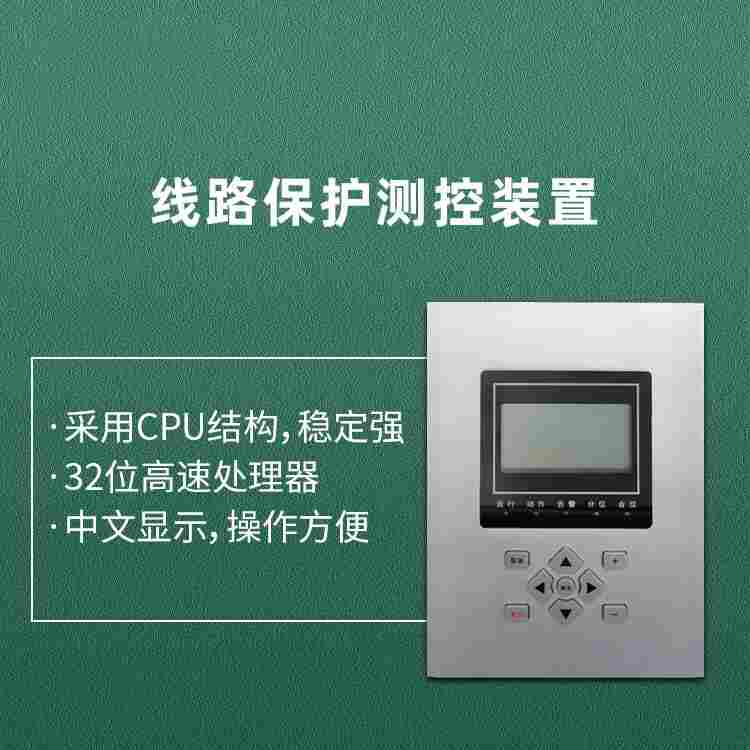

GEC3001产品介绍
GEC3001电抗器保护测控装置，适用于110kV 以下电压等级的小电流接地系统（中性点不接地或经消弧线圈接地系统）和中性点经电阻接地系统中所装设的并联电抗器的保护和测控。可以组屏安装，也可在开关柜就地安装。南京斯沃189陶5244工6334为您服务具有采集速度快。抗干扰能力强等特点，可在开关柜就地安装，也可组屏安装于控制室。
GEC3001独道之处
@GEC3001微机电动机保护装置2022已更新针对不同的客户需求而设计。兼有保护、测控、通讯功能，满足10KV或35kv变电站综合自动化的需求；
装置可集中组屏安装或直接在开关柜上分散安装，配合通讯管理单元和监控系统，还可以完整厂站自动化系统。
》装置采用多CPU结构，增加了可靠性，充分保证产品的稳定性和运算速度
》*的32位高速处理器，强大的运算判断处理能力
》体积小、重量轻，可集中组屏，也可分散安装在开关柜上。
GEC3001价值优势
（1）可靠性高：一种微机保护>微机保护单元可以完成多种保护与监测功能。代替了多种保护继电器和丈量仪表，简化了开关柜与控制屏的接线，从而减少了相关设备的故障环节，进步了可靠性。微机保护单元采用高集成度的芯片，软件有自动检测与自动纠错功能，也有进步了保护的可靠性。
（2）精度高，速度快，功能多。丈量部分数字化大大进步其精度。CPU速度进步可以使各种事件以m s来计时，软件功能的进步可以通过各种复杂的算法完成多种保护功能。
（3）灵活性大，通过软件可以很方便的改变保护与控制特性，利用逻辑判定实现各种互锁，一种类型硬件利用不同软件，可构成不同类型的保护。
（4）维护调试方便，硬件种类少，线路同一，外部接线简单，大大减少了维护工作量，保护调试与整定利用输进按键或上方计算机下传来进行，调试简单方便。
（5）经济性好，性能价格比高，由于微机保护的多功能性，使变配电站'>变配电站丈量、控制与保护部分的综合造价降低。高可靠性与高速度，可以减少停电时间，节省人力，进步了经济效益。
GEC3001执行标准
》NDGJ8-89 《火力发电厂、变电所二次接线技术规定》
》电快速瞬变脉冲群抗扰度测试：能承受IEC61000-4-4标准Ⅲ级的快速瞬变干扰试验。
》阻尼振荡磁场抗干扰度：能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。
》GB2423.1 《电工电子产品基本环境试验规程A温热试验方法》
GB6162-85 《静态继电器及保护装置的电气干扰试验》
GEC3001使用环境
工作温度：-25℃～70℃
存储温度：-40～+85℃
湿度：5～95%RH
工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应；
运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。
电气环境:
a).绝缘电阻
在正常试验大气条件下,装置的带电电路部分和非带电金属及外壳之间,以及电气无联系的各电路之间,用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下,各回路绝缘电阻应不小于100 MΩ。
b).介质强度
在正常试验大气条件下,装置能承受频率为50Hz, 试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。

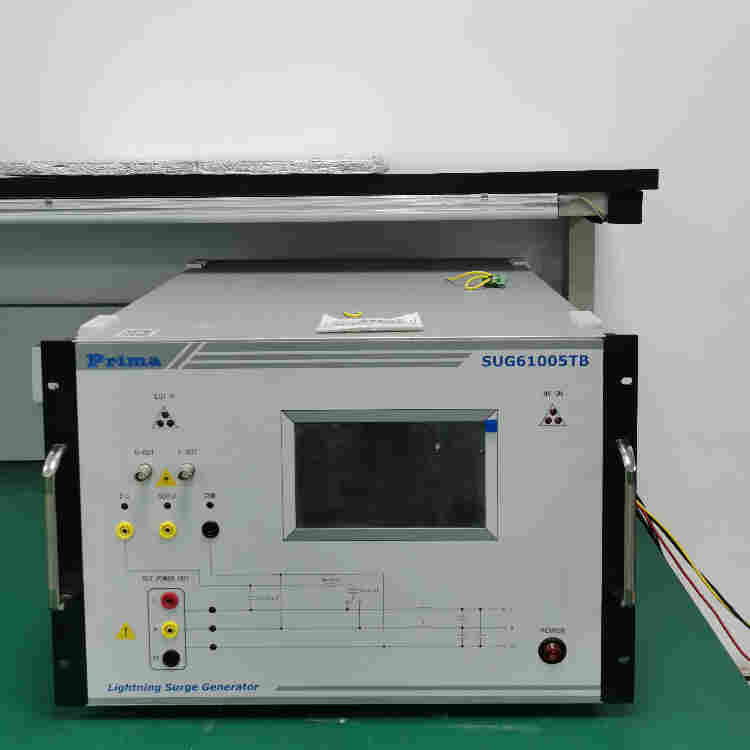

c).冲击电压
在正常试验大气条件下,装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。
d).脉冲群干扰
装置能承受GB/T( idt IEC60255-22-1:1988)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级, 试验电压共模2.5Kv, 差模1kV。
e).辐射电磁场干扰
装置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验,即试验场强为10V/m。
f).静电放电干扰
装置能承受GB/T( idt IEC60255-22-2:1996)中规定的严酷等级为IV级,即接触放电试验电压为8kV、允许偏差±5%,空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。
g).快速瞬变干扰
装置能按GB/T( idt IEC60255-22-4:1992)中规定的严酷等级为IV级快速瞬变干扰试验,即试验电压为4kV,允许偏差±10%。
GEC3001结构完整
GEC3001模拟量采集：外部电流经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子为保护模拟量输入, Ia、Ib、Ic为测量模拟量输入。人机对话（MMI）插件主要功能是显示保护CPU输出的信息，本插件上的显示窗口采用四行，每行八个汉字的液晶显示器，人机界面清晰易懂，配置通用的键盘操作方式，使得人机对话操作方便、简单。本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。本装置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件为装置的核心，为高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括电源和模拟量采集；TRIP插件包括出口、开入和操作回路。
详细了解GEC3001微机电动机保护装置2022已更新,请咨询南京斯沃
